TDA7492

50 W + 50 W双BTL D类音频放大器

TDA7492产品信息：

描述

TDA7492是一款专为液晶电视和显示器设计的单电源双BTL d类音频放大器。由于高效率和暴露垫(EPU)封装，只需要一个简单的散热器。

  • 所有功能

    • 50 W + 50 W连续输出功率，在THD = 10%， R(L)= 6 欧姆， V(CC)= 25 V
    • 40 W + 40 W连续输出功率，在THD = 10%， R(L)= 8 欧姆， V(CC)= 25 V
    • 宽范围单电源操作(8 - 26v)
    • 高效率(η = 90%)
    • 四个可选择的固定增益设置，名义上的21.6 dB, 27.6 dB, 31.1 dB和33.6 dB
    • 差分输入最小化共模噪声
    • 和静音功能
    • 短路保护
    • 热过载保护
    • 外部synchronizable
    • ECOPACK ，环保包装

TDA7492数据手册：

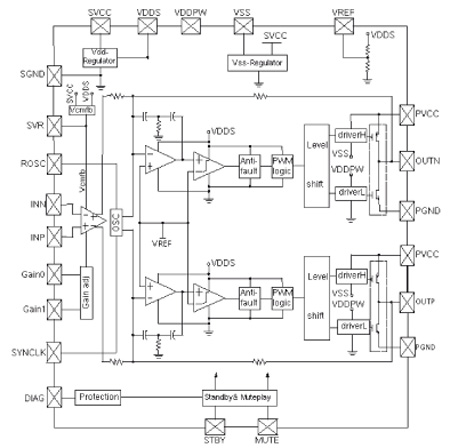

TDA7492引脚功能、电路图：

TDA7492

【用　途】 D类功放电路【性能 参数】　　采用SSO-36脚封装，额定功率50W+50W，采用支持单片集成模拟、逻辑和高压功能的第六代BCD6S(双极/CMOS/DMOS)先进制程。失真度(THD+N)低于001％，内置输出滤波电路可最大限度降低外部音频滤波器要求，还集成了待机和静音功能。外部同步功能，支持整合多个分立lC的高性能多
