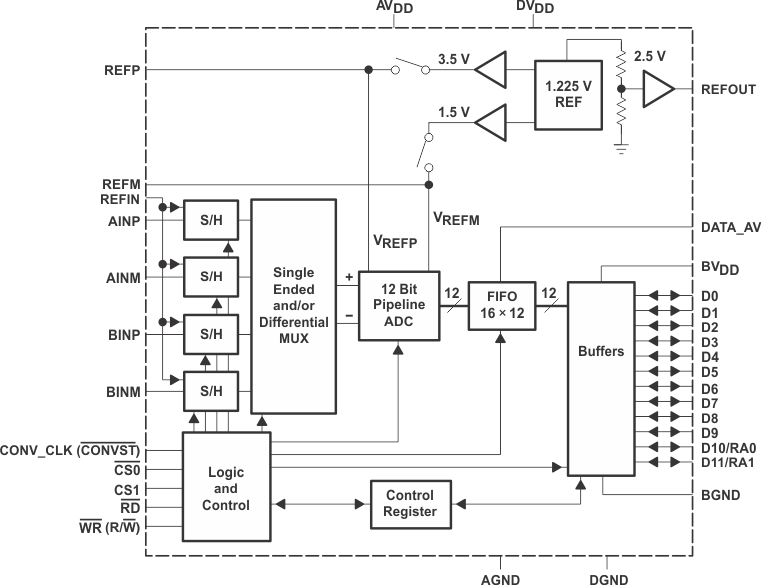

THS1206是一个CMOS，低功耗，12位，6 MSPS模数转换器(ADC)。速度、分辨率、带宽和单电源操作适用于雷达、成像、高速采集和通信应用。多级流水线结构与输出错误纠正逻辑提供了没有缺失的代码在整个工作温度范围。内部控制寄存器用于将ADC编程成所需的模式。THS1206由四个模拟输入组成，同时进行采样。这些输入可以单独选择，并配置为单端或差分输入。一个集成的16字深度FIFO允许存储数据，以减轻连接到ADC的处理器的负载。内部参考电压的ADC (1.5 V和3.5 V)提供。
还可以选择一个外部参考，以满足直流精度和温度漂移的要求的应用。可以选择两种不同的转换模式。在单转换模式下，最多可以通过使用单转换启动信号(CONVST)\来启动四个输入的单个和同时转换。在单转换模式下的转换时钟是由一个时钟振荡器电路内部产生的。在连续转换模式下，外部时钟信号应用于THS1206的CONV_CLK输入端。在连续转换模式下，关闭内部时钟振荡器。
【用 途】 【性能 参数】【互换 兼容】
产品型号:ths1206m-evm支持器件:ths1206包括内容:ths1206评估板价格/1片(套):￥525.00
产品型号:THS1206M-EVM支持器件:THS1206包括内容:THS1206评估板价格/1片(套):￥525.00欢迎来一步电子网 查看更多精彩信息 请登录 www.kuyibu.com/botan
【用 途】 【性能 参数】【互换 兼容】
摘要：THS1206是TI公司推出的可编程、多通道、低功耗、内置FIFO的12位并行高速A/D转换芯片。文章主要介绍了THS1206的主要特点、引脚功能、内部结构以及控制寄存器的功能和位定义。给出了以THS1206和DSP(TMS320C542)为核心构成的多路数据采集系统的设计方案。 电源供电，内置的１６字深度环形ＦＩＦＯ可存储多次连续采集的数据，从而避免每次采集数据都要读取。
