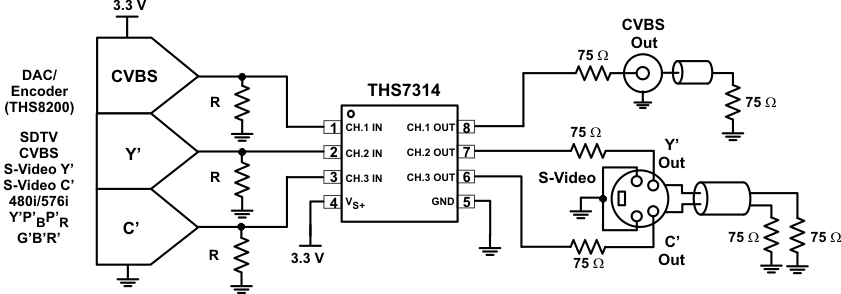

采用硅锗(SiGe) BiCom-III工艺制作，THS7314是一个低功耗单电源3-V到5-V 3通道集成视频缓冲区。它包含了一个5阶巴特沃斯滤波器，它可以作为DAC重构滤波器或ADC抗混叠滤波器。8.5 mhz滤波器是SDTV视频的完美选择，包括复合(CVBS)， S-Video, Y' u ' v '， G'B'R' (R'G'B')， Y'P'(B)P'(R) 480i/576i。
作为THS7314灵活性的一部分，输入可以配置为交流或直流耦合输入。285 mv的输出电平转移，以允许在输出与0-V输入完全同步动态范围。交流耦合模式包括一个透明同步尖箝位选项CVBS, Y'，和G' b ' r '信号与同步。C'/P'(B)/P'(R)通道的交流耦合偏置通过在Vs+中添加一个外部电阻来实现。
THS7314是所有输出缓冲应用的完美选择。它的轨对轨输出级具有6 db增益，允许交流和直流线路驱动。驱动2线或75-欧姆负载的能力，允许作为一个视频线路驱动器的最大灵活性。在3.3 v的16毫安总静止电流使其成为USB供电，便携式，或其他功率敏感的视频应用的优秀选择。
THS7314是一个小型SOIC-8封装，符合RoHS标准。
TI公司THS7314/5/6三路视频放大器采用3V-5V电源,轨到轨输出,可以AC耦合,也可以DC耦合.每一路可驱动两条视频线,或75欧姆负载.它还集成了5阶Butterworth滤波器,可以用作DAC的重建滤波器,或作为ADC的抗混淆滤波器.8.5MHz滤波器非常适合SDTV视频应用.本文介绍了THS7314/5/6三路视频放大器的主要性能,方框图及其评估板THS7315EVM的性能介绍,电路图以及所用的材料清单
由于输入可针对 AC 或 DC 耦合应用进行配置，THS7314、THS7315 与 THS7316 提供了更高的设计灵活性。此外，与典型解决方案不同，该产品系列支持
日前，德州仪器(TI)宣布推出了一系列灵活的三通道集成视频缓冲器，这些产品针对消费类视频应用进行了优化，满足了它们对高性能、节省空间以及降低系统成本的要求。该系列产品支持HDTV、SDTV以及多种数字媒体处理器，如TI达芬奇处理器。这种放大器采用五阶巴特沃思滤波器，可用作编码器的数模转换器(DAC)重建滤波器。上述器件能通过拒绝DAC影像提供视频缓冲功能，从而提高了各种消费类应用中的视频质量，如机顶盒、USB供电视频、便
