THS7372

具有 1-SD 和 3 全高清滤波器和 6dB 增益的 4 通道视频放大器

THS7372产品信息:

使用革命性的,硅-锗(SiGe) BiCom3X 互补过程制造, THS7372是一款低功耗, 单电源, 2.7-V 至 5-V, 4 通道集成视频缓冲器。 它包含一个SDTV 过滤器和3个固定全高清 (真高清) HDTV过滤器。 所有滤波器特有六阶巴特沃斯(Butterworth)特性,可用作模数转化器(DAC)重构过滤器或模数转换器 (ADC) 图形保真滤波器。

THS7372有灵活输入耦合能力, 并能被设置用于ac或者dc耦合输入。 300-mV输出水平偏移允许具有0-V输入的全同步动态输出范围。 AC-耦合模式包含一个透明同步顶端箝位电路以提供 CVBS, Y', 和 G'B'R' 信号。 可通过添加一个外部电阻到 V(S+)来很容易地实现对P'(B)/P'(R)的AC耦合偏压。

THS7372是大范围视频缓冲应用的理想选择。 它的具有6-dB增益的轨到轨输出阶段允许ac和dc线路驱动。 能驱动双线路, 或者 75-欧姆 负载, 允许作为视频线路驱动器的最大灵活性 在 3.3 V 和 0.1 μA (关闭模式) 下的23.4-mA 总静态电压使它非常适合必须满足功率敏感的系统。 能源之星 标准。

THS7372的封装方式为TSSOP-14 无铅和环保 (RoHS-符合)封装方式。

THS7372数据手册:

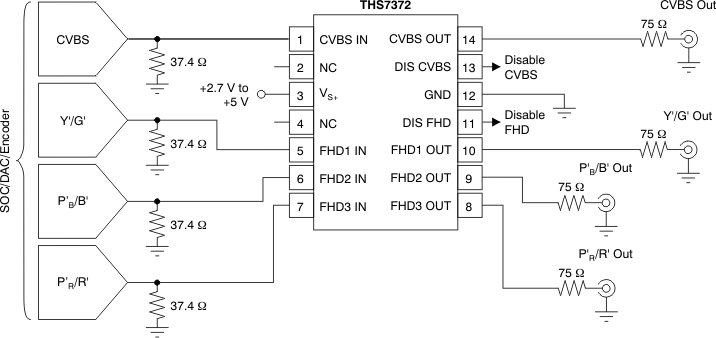

THS7372引脚功能、电路图:

4通道视频放大器

THS7372具有灵活的输入耦合功能,可配置无论是AC或DC耦合 ??输入 。300 mV输出电平移位,允许在一个完全同步的动态范围为0 - V输入输出 。AC耦合 ??
