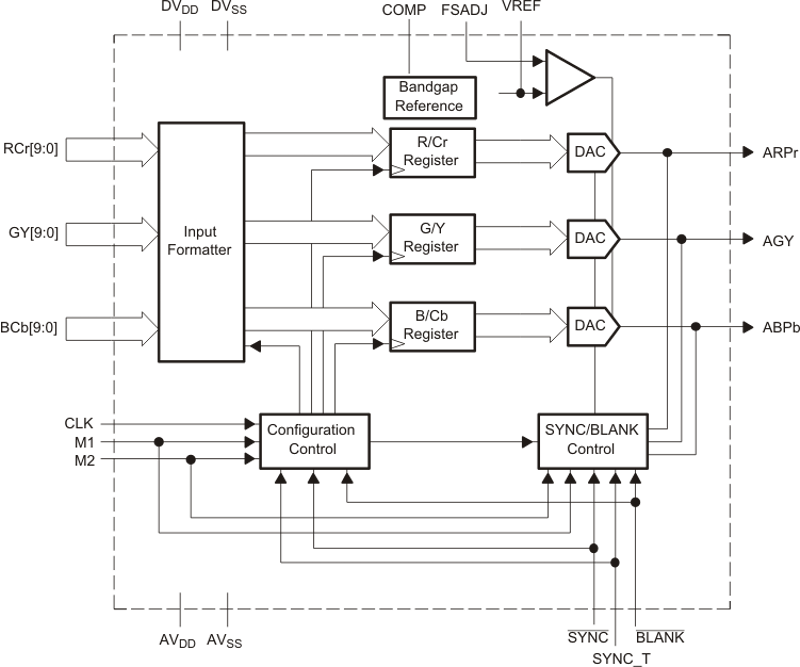

THS8135是一个通用的三倍高速D/ a转换器优化使用在视频/图形应用程序。该设备使用3.3 v模拟和1.8 v数字电源。THS8135的性能保证在高达240 MSPS的采样率。THS8135由三个10位D/A转换器和用于双电平/三电平同步和消隐电平产生的额外电路组成。通过在视频DAC模式中为最低视频振幅输出提供直流偏移量，该设备可以在仅绿色/亮度(同步绿色/同步y)通道或所有视频应用通道上插入(负)双电平或(负/正)三电平同步。通用DAC模式避免了这种直流偏移，使该设备也适用于非视频应用程序。

THS8135是THS8133的兼容功能升级。此外，THS8135允许在85hz的UXGA (1600x1200)分辨率的所有PC图形格式和所有实用的数字电视格式包括HDTV的过采样视频数字化更高的更新速率。对过采样的支持大大降低了DAC后所需的模拟重构滤波器的复杂性。

可以为完整的10位输入代码范围生成标准视频级别。或者，可以从符合视频采样标准ITU-R.BT-601的减少的输入代码范围达到相同的级别。在这种情况下，DAC的满刻度范围取决于设备的RGB或YCbCr颜色空间配置。当配置为RGB操作时，在所有通道上的输入代码64-940达到全视频输出摆动。当配置为YCbCr操作时，Y上的代码范围64-940和Cb和Cr通道上的代码范围64-960使用这些颜色组件的内部振幅缩放产生全输出摆动。设备提供了足够的空间来容纳ITU-R外的过冲/过冲。BT601范围允许产生ITU-R。BT601非法颜色或超黑/超白级别。

一个数字控制输入插入的参考(消隐)水平上的模拟输出包括。消隐电平的振幅可配置为RGB或YPbPr组件输出和完整或减少的输入代码范围。插入的同步输出振幅(s)总是要求7:3比满量程视频振幅。

电流导向dac可以直接端接在阻性负载上产生电压输出。该装置提供了一个灵活配置的最大输出电流驱动。该设备的输出驱动器被专门设计用于直接连接到单端双端75-欧姆同轴电缆时产生标准的视频输出电平。

输入数据格式可以是3x10位4:4:4、2x10位4:2:2、1x10位4:2:2。这使一个直接接口到广泛的视频DSP/ asic，包括部分产生ITU-R。BT656格式化输出数据。然而，THS8135需要特定的输入同步信号来正确地将复合同步插入到其输出中，因为它没有从ITU-R中提取嵌入式SAV/EAV同步码。BT656输入。除了其他额外的功能外，这个特性也可在衍生设备(THS8200)上使用。
