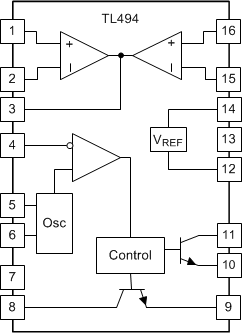

TL494器件包含了在单芯片上构建脉宽调制(PWM)控制电路所需的所有功能。设计主要为电源控制，该设备提供了灵活的电源控制电路，以特定的应用。
TL494器件包含两个误差放大器，一个片上可调振荡器，一个死区时间控制(DTC)比较器，一个脉冲转向控制触发器，一个5-V, 5%精度调节器和输出控制电路。
误差放大器的共模电压范围从- V到V(CC) - 2v。死区时间控制比较器有一个固定的偏移量，提供大约5%的死区时间。芯片上的振荡器可以通过将RT终止到参考输出并向CT提供锯齿输入来绕过，或者它可以驱动同步多轨电源中的共电路。
未提交的输出晶体管提供共发射极或发射极-跟随器输出能力。TL494器件提供推拉或单端输出操作，可通过输出控制功能进行选择。这种装置的结构禁止任何一个输出在推挽操作期间被脉冲两次的可能性。
TL494C器件的特点是工作温度为0°C到70°C。TL494I器件的特点是可在-40°C至85°C范围内工作。
TL494,NCV494应用电路:tl494中文资料pdf下载TL494,NCV494pdfdatasheet(SWITCHMODE™PulseWidthModulationControlCircuit
TL494,NCV494应用电路:tl494中文资料pdf下载TL494,NCV494pdfdatasheet(SWITCHMODE™PulseWidthModulationControlCircuit
tl494中文资料pdf下载tl494开关电源电路图.
TL494中文资料，TL494应用电路。
tl494逆变电路使用TL494的400W逆变器电路
TL494制作的汽车低音炮电路图，下面是TL494的引脚功能图
TL494由德州仪器()公司设计并推出，包含了开关电源控制所需的所有功能，大量应用于双端拓扑、单端正激等多种开关电源中。多年来，作为廉价的双端PWM芯片，深受广大工程师认可。今天就通过波形测试结果来聊聊TL494在德州仪器电源中的特点以及是如何实现过流保护的。根据TL494的引脚功能，在设计电路前对TL494的特性要做一定的测试： 过对TL494芯片的占空比测试，可以进一步加深对TL494工作特
TL494制作的汽车低音炮电路图,下面是TL494的引脚功能图
下面是 [用TL494构成的高压电路图]的电路图 用TL494构成的高压电路图(责任编辑：自然美)
【用 途】 开关式电源脉冲宽度调制器 【性能 参数】 双列16脚直插式封装,最大工作电压=41V;输出电流=250mA;工作频率=1kHz～300kHz,允许功 耗=800mW;集发电压=41V;电源电压=7～40V;集电极输出电流=5～200mA;集极输出电压=40V;定时电阻=1.8～500KΩ。 主
