TL499A器件是一种集成电路，设计用于提供广泛的可调调节电源电压。调节输出电压可以通过调整两个外部电阻从2.9 V到30 V变化。当TL499A通过降压变压器与线路电源交流耦合时，它作为一个串联直流稳压器来维持被调节的输出电压。随着1.1 V到10 V电池的增加，一个电感器，一个滤波电容和两个电阻，TL499A作为一个升压开关稳压器在交流线路故障。可调节的输出电压使TL499A适用于广泛的应用。在交流线路故障期间提供备份电源使TL499A在微处理器内存应用中非常有用。TL499AC的特点是在-20°C到+85°C。
TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。TL499A不仅可用作开关稳压器，也可用作线性稳压器。图(a)为TL499A的内部结构框图。图(b)所示为采用TL499A构成的升压稳压电源，输入端VlN2(3脚)外接两节l.5V电池。输出端OUT(8脚)的输出电压VOUT=1.26V×[1+(Rl+PRl)／R2]，其中1.26V
TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。TL499A不仅可用作开关稳压器，也可用作线性稳压器。图(a)为TL499A的内部结构框图。图(b)所示为采用TL499A构成的升压稳压电源，输入端VlN2(3脚)外接两节l.5V电池。输出端OUT(8脚)的输出电压VOUT=1.26V×[1 (Rl PRl)／R2]，其中1.26V为TL499A
下面是 [TL499A设计的升压稳压电源和电池后备电源电路]的电路图 TL499A不仅可用作开关稳压器，也可用作线性稳压器。TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。图(a)为TL499A的内部结构框图。图(b)所示为采用TL499A构成的升压稳压电源，输入端VlN2(3脚)外接两节l.5V电池。输出端OUT(8脚)的输出电压VOUT=1.26V×[1+(Rl+PRl)／R2]，其中1.26V为TL499A内部的基准电压。为获得较高的变换效率，要选用Q值

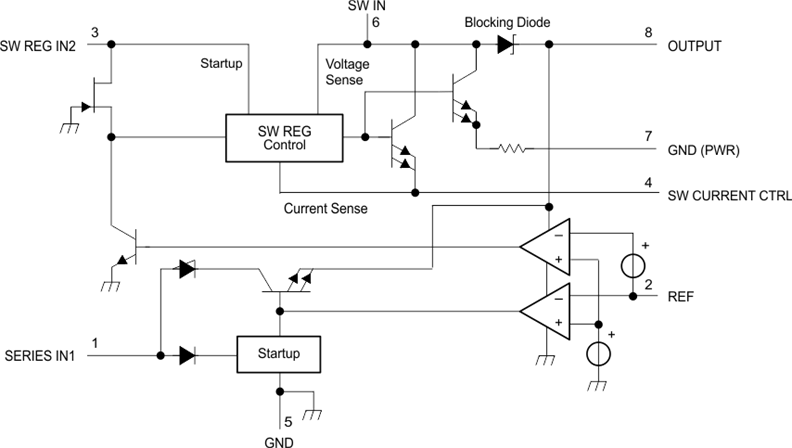

下面是 [TL499A内部结构电路图]的电路图 TL499A内部结构电路图(责任编辑：自然美)
下面是 [TL499A构成的稳压电路]的电路图 TL499A构成的稳压电路(责任编辑：自然美)
TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。TL499A不仅可用作开关稳压器，也可用作线性稳压器 图所示为采用TL499A构成的电池后备电源电路。 在TL499A构成的升压稳压电源电路中，TL499A 1脚的输入电压
TL499A组成的升压型稳压电源和电池后备电源电路TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。TL499A不仅可用作开关稳压器，也可用作线性稳压器。图(a)为TL499A的内部结构框图。图(c)所示为采用TL499A构成的电池后备电源电路。若输入端VIN1(1脚)加直流电压，就可获得9V输出电压。
TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。TL499A不仅可用作开关稳压器，也可用作线性稳压器。图(a)为TL499A的内部结构框图。图(b)所示为采用TL499A构成的升压稳压电源，输入端VlN2(3脚)外接两节l.5V电池。输出端OUT(8脚)的输出电压VOUT=1.26V×[1+(Rl+PRl)／R2]，其中1.26V为TL499A内部的基准电压。为获得较高的变换效率，要选用Q值高，内阻小，高频特性好的线圈L。
TL499A是一种可调式开关型稳压器，其输出电压在2.9～30V之间可调。TL499A不仅可用作开关稳压器，也可用作线性稳压器。 如图所示为采用TL499A构成的稳压电路，输入端VlN2外接两节l.5V电池。输出端OUT的输出电压VOUT=1.26V×[1 （Rl PRl）／R2]，其中1.26V为TL499A内部的基准电压。
采用TL499A构成的电池后备电源电路
