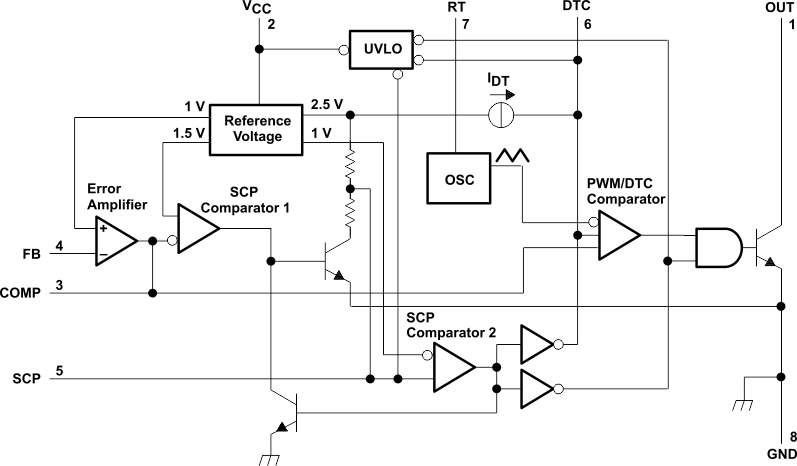

TL5001和TL5001A在一个单片芯片上集成了脉冲宽度调制(PWM)控制电路所需的所有功能。TL5001/A主要设计为电源控制，包括一个错误放大器，一个稳压器，一个振荡器，一个带有死me控制输入的PWM比较器，欠压锁定(UVLO)，短路保护(SCP)，和一个开集电极输出晶体管。与TL5001的±5%相比，TL5001A的典型参考电压容忍值为±3%。
误差放大器共模电压范围为0v ~ 1.5 V。误差放大器的非反向输入连接到一个1v参考。死-我的控制(DTC)可以设置提供0%至100%死我通过连接一个外部电阻之间的DTC和GND。振荡器的频率由终端ng RT和一个到GND的外部电阻设置。在低电压(CC)条件下，UVLO电路关闭输出un l V(CC)恢复到其正常工作范围。
TL5001C和TL5001AC的特点是在-20°C到85°C的范围内运行。TL5001I和TL5001AI的特点是在-40°C到85°C的范围内运行。TL5001Q和TL5001AQ的特点是在-40°C到125°C的范围内运行。TL5001M和TL5001AM的特点是在-55°C到125°C。
TL5001降压电路，5V转3.3VTL5001 Pinout, PinoutsTL5001引脚排列图This is one package pinout of TL5001,If you need morepinouts please download TL5001"s pdf datasheet.TL5001 Application circuits典型应用电路，5V转3.3V，效率比MC3
TL5001构成的输入10～15V、输出5V/3A的开关稳压器应用电路
【用 途】 【性能 参数】【互换 兼容】
TL5001如果外接的是P沟道的MOSFET，那降压电路就变得很简单，下图就是个例子，12V输入5V输出。
IC型号; 保护脚; 说明; IC型号 保护脚; 说明 TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路
TheSLVP089SynchronousBuckConverterEvaluationModule(SLVP089) providesamethodforevaluatingtheperformanceoftheTL5001pulse-width- modulation(PWM)controller.Thedevicecontainsallofthecircuitrynecessary toco
TL5001另外一个降压电路，10V降压至5V，电流3A，功率不小，使用贴片的N沟道MOSFET.体积很小。驱动具有自举哦。
高压板专用芯片去保护的方法:芯片型号 保护脚 说明TL5001 5 对地短路TL1451 15对地短路TL5451 15对地短路BA9741 15对地短路BA9743 15对地短路MB3775 15对地短路
，开机加电用万用表测量+12V电压和+5V控制电压正常，检查（见附图）控制集成电路TL5001的②脚正常（见附图），而①脚在通电的瞬间有8V左右的电压输出（灯管点亮然后熄灭
