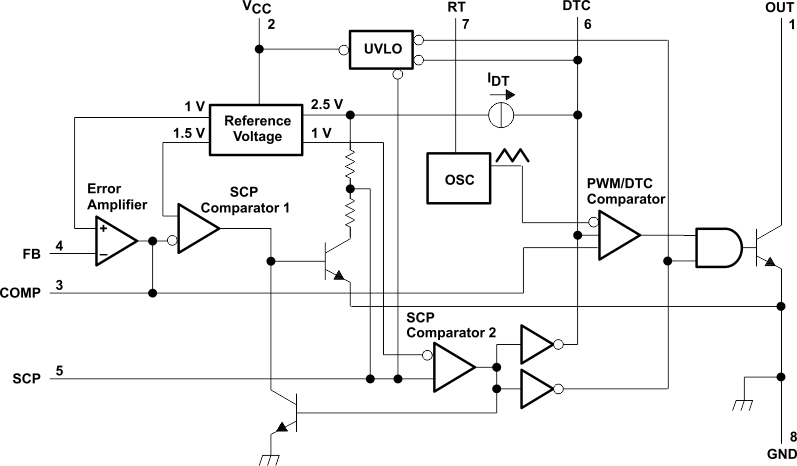

TL5001和TL5001A在一个单片芯片上集成了脉冲宽度调制(PWM)控制电路所需的所有功能。TL5001/A主要设计为电源控制，包括一个错误放大器，一个稳压器，一个振荡器，一个带有死me控制输入的PWM比较器，欠压锁定(UVLO)，短路保护(SCP)，和一个开集电极输出晶体管。与TL5001的±5%相比，TL5001A的典型参考电压容忍值为±3%。

误差放大器共模电压范围为0v ~ 1.5 V。误差放大器的非反向输入连接到一个1v参考。死-我的控制(DTC)可以设置提供0%至100%死我通过连接一个外部电阻之间的DTC和GND。振荡器的频率由终端ng RT和一个到GND的外部电阻设置。在低电压(CC)条件下，UVLO电路关闭输出un l V(CC)恢复到其正常工作范围。

TL5001C和TL5001AC的特点是在-20°C到85°C的范围内运行。TL5001I和TL5001AI的特点是在-40°C到85°C的范围内运行。TL5001Q和TL5001AQ的特点是在-40°C到125°C的范围内运行。TL5001M和TL5001AM的特点是在-55°C到125°C。
