TL594器件包含了在单芯片上构建脉宽调制(PWM)控制电路所需的所有功能。设计主要为电源控制，该设备提供了系统工程师的灵活性，以定制电源控制电路的特定应用。

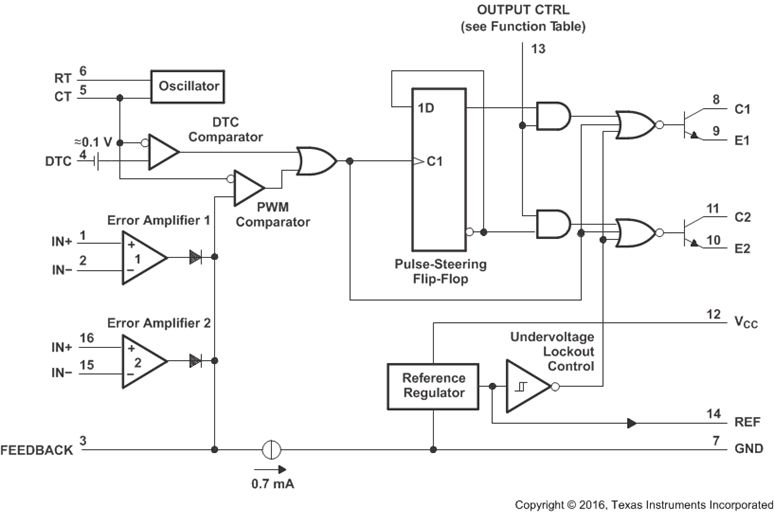

TL594器件包含两个误差放大器、一个片上可调振荡器、一个死me控制(DTC)比较器、一个脉冲转向控制触发器、一个精度为1%的5 v稳压器、一个欠压锁定控制电路和输出控制电路。
未提交的输出晶体管提供共发射极或发射极-跟随器输出能力。每个设备都提供推拉或单端输出操作，通过输出控制功能开启选择。这些设备的架构禁止任何一个输出在推挽操作期间被脉冲两次的可能性。在内部电路工作时，欠压锁定控制电路锁住输出。
TL594应用电路: TL594 pdf datasheet (Precision Switchmode Pulse Width Modulation Control Circuit)
【用 途】 【性能 参数】【互换 兼容】
1 ，充电电源集成电路： ADP3806 ， MAX1772 ， MAX8724 ， MAX8725 ， MA745 ， MAX1647 ， MAX1648 ， TL594 ， bq24721 ， Bq24103
该打印机的电源板与EPSoN(爱普生)LQ-2500K型彩色打印机的电源电路大体类同，由220V市电电源直接整流、滤波成300V直流高压，分别馈送到自激式开关电源和以TL594脉宽调制组件为核心所构成的他激式开关电源中的功放
该打印机的电源板与EPSoN(爱普生)LQ-2500K型彩色打印机的电源电路大体类同，由220V市电电源直接整流、滤波成300V直流高压，分别馈送到自激式开关电源和以TL594脉宽调制组件为核心所构成的他激式开关电源中的功放
