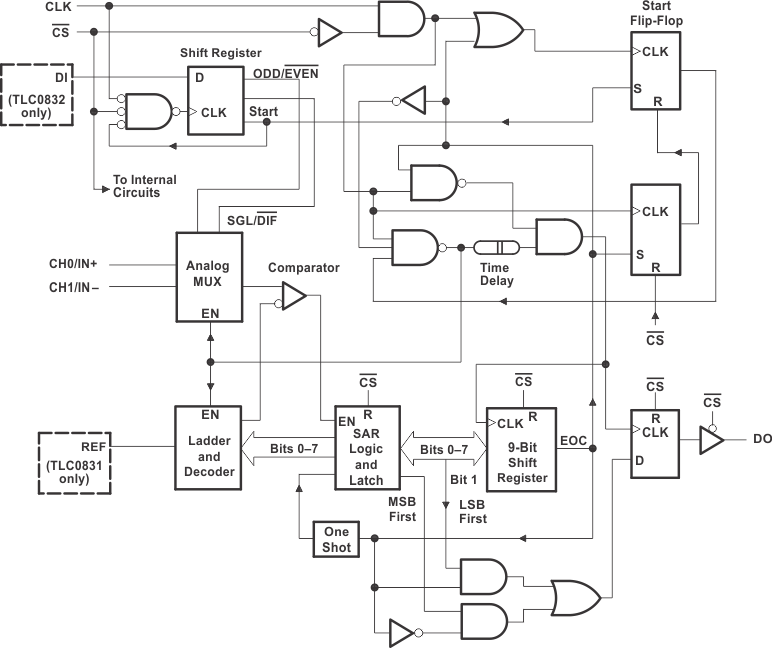

这些设备是8位逐次逼近模数转换器。TLC0831有单个输入通道;TLC0832有多路双输入通道。串行输出配置为与标准移位寄存器或微处理器接口。
TLC0832多路复用器软件配置为单端或差分输入。差分模拟电压输入允许共模抑制或模拟零输入电压值的偏移。此外，电压基准输入可以调整，以允许编码任何较小的模拟电压跨度到完整的8位分辨率。
TLC0831和TLC0832设备的操作与更复杂的TLC0834和TLC0838设备非常相似。比值转换可以通过将REF输入设置为模拟输入信号的最大值来实现，从而获得最高的转换分辨率。通常，REF被设置为等于V(CC)(在TLC0832内部完成)。
TLC0831C和TLC0832C的特点是在0°C到70°C的操作。TLC0831I和TLC0832I的特点是操作温度为-40°C到85°C。
TLC0831示例程序#include <reg52.h>#include <stdio.h>typedef unsigned int uuint;typedef unsignedchar uchar;sbit adcdo=P1^0; //定义TLC0831的数据线D0sbit adCCs=P1
TLC0831的管脚排列及功能说明如下： TLC0831引脚图 引脚号符号功能1CS片选端（低电平有效）2IN+差模输入正端3IN-差模输入负端4GND地5REF输入基准电压6DO串行数据输出端7CLK
A/D转换(TLC0831)的应用安全分析。
【用 途】 模/数转换器 【性能 参数】8位逐次比较型模/数转换器,电源电压=5V,电源电流=2.5mA,典型模拟输入电压=5V,典型基准输入电压=5.000V,典型基准输入电阻=2.4kΩ,时钟频率=250kHz(typ),综合误差TFS=±1/2LSB,工作温度范围=0～70℃。
