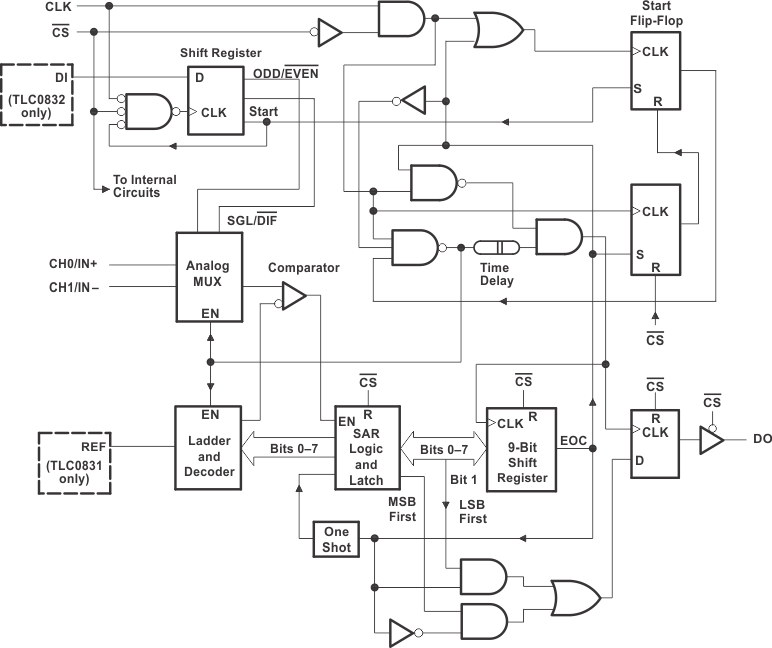

这些设备是8位逐次逼近模数转换器。TLC0831有单个输入通道;TLC0832有多路双输入通道。串行输出配置为与标准移位寄存器或微处理器接口。
TLC0832多路复用器软件配置为单端或差分输入。差分模拟电压输入允许共模抑制或模拟零输入电压值的偏移。此外，电压基准输入可以调整，以允许编码任何较小的模拟电压跨度到完整的8位分辨率。
TLC0831和TLC0832设备的操作与更复杂的TLC0834和TLC0838设备非常相似。比值转换可以通过将REF输入设置为模拟输入信号的最大值来实现，从而获得最高的转换分辨率。通常，REF被设置为等于V(CC)(在TLC0832内部完成)。
TLC0831C和TLC0832C的特点是在0°C到70°C的操作。TLC0831I和TLC0832I的特点是操作温度为-40°C到85°C。
【用 途】 模/数转换器 【性能 参数】提供SOIC和DIP封装,5V,8位,串行控制,2单/1差分通道ADC,引脚与ADC0832相同。
本系统包括UGN3503型霍尔器件、TLC0832 A/D转换器、单片机控制、液晶显示四部分，实现了对地磁信息的采集、放大，经过模数转换和单片机处理，最终显示出用文字表示的当前所处方位。
