TLC2558和TLC2554是一个高性能，12位低功耗，1.6 us, CMOS模数转换器(ADC)的家族，从一个单一的5 V电源工作。这些设备有三个数字输入和一个3态输出[芯片选择(CS\)，串行输入-输出时钟(SCLK)，串行数据输入(SDI)和串行数据输出(SDO)]，提供一个直接的4线接口到最流行的主机微处理器(SPI接口)的串口。当与DSP接口时，帧同步(FS)信号用于指示串行数据帧的开始。

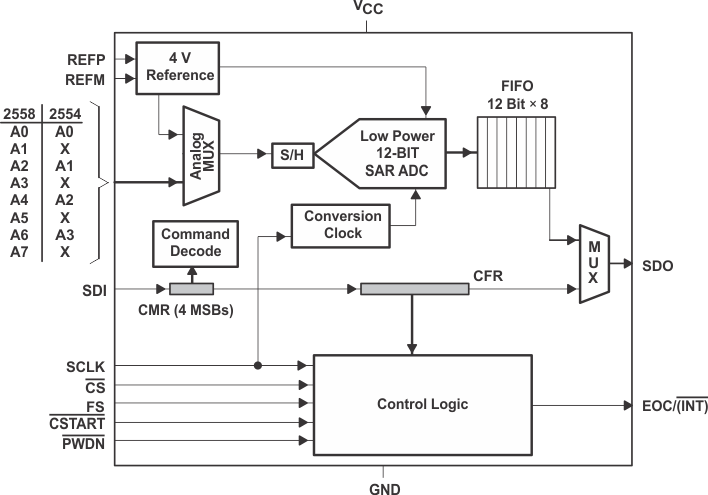

除了高速a /D转换器和通用控制能力，这些设备有一个片上模拟多路复用器，可以选择任何模拟输入或三个内部自检电压之一。采样保持功能在第四个SCLK边缘后自动启动(正常采样)或可由特殊引脚CSTART\控制，以延长采样周期(延长采样)。正常的采样周期也可以被编程为短(12 SCLKs)或长(24 SCLKs)，以适应高性能信号处理器中流行的更快的SCLK操作。TLC2558和TLC2554的设计工作与非常低的功耗。软件/硬件/自动断电模式和可编程转换速度进一步增强了节能功能。该转换器采用外部SCLK作为转换时钟的来源，以实现更高的转换速度(使用20mhz SCLK时可达1.6 us)。有一个4-V内部参考可用。还可以使用可选的外部引用来实现最大的灵活性。
