TLC3544和TLC3548是一个14位分辨率高性能，低功耗，CMOS模数转换器(ADC)的家族。所有设备操作从一个单一的5-V模拟电源和3-V到5-V数字电源。串行接口由4个数字输入[芯片选择(CS\)、帧同步(FS)、串行输入输出时钟(SCLK)、串行数据输入(SDI)]和3态串行数据输出(SDO)组成。CS\(工作作为SS\，从选)，SDI, SDO，和SCLK组成一个SPI接口。FS、SDI、SDO和SCLK组成一个DSP接口。帧同步信号(FS)表示串行数据帧被传输的开始。当多个转换器连接到一个DSP的一个串口时，CS\作为芯片选择，允许主机DSP访问单个转换器。如果只使用一个转换器，CS\可以接地。如果FS没有被使用(例如在SPI接口中)，那么它必须被绑定到DV(DD)。当SDI与DD (DV)绑定时，上电后设备会设置为硬件默认模式，无需进行软件配置。在最简单的情况下，只需要三条线(SDO、SCLK和CS\或FS)来与主机接口。

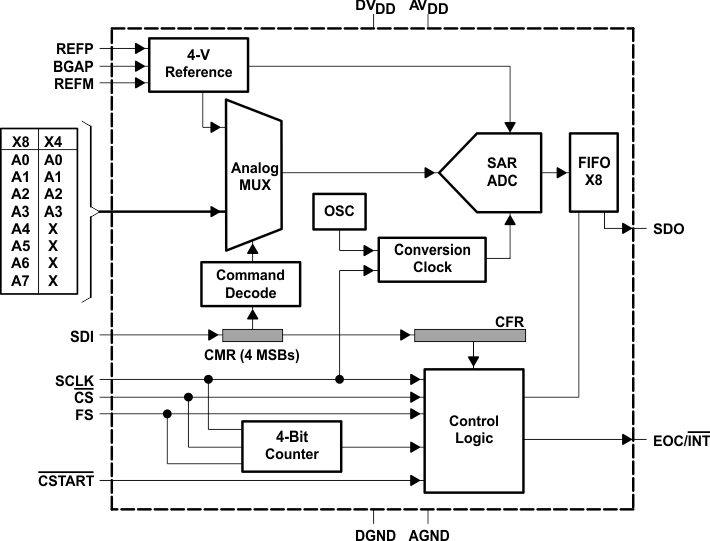

除了具有多用途控制能力的高速ADC之外，这些设备还具有片上模拟多路复用器(MUX)，可以选择任何模拟输入或三种自测电压中的一种。采样保持功能在第四次SCLK(正常采样)后自动启动，也可以通过CSTART控制延长采样周期(延长采样)。正常采样周期也可以编程为短采样(12 SCLKs)或长采样(44 SCLKs)，以适应高性能信号处理器中流行的更快的SCLK操作。TLC3544和TLC3548的设计工作与低功耗。通过软件下电/自动下电模式和可编程转换速度，进一步增强了节能功能。转换时钟(内部OSC)是内置的。转换器还可以使用外部SCLK作为转换时钟，以获得最大的灵活性。TLC3544和TLC3548有一个4v内部参考。当使用5-V外部参考时，变换器被指定为0-V到5-V的单极输入范围。
