TLC5615是一个10位电压输出数模转换器(DAC)，具有缓冲参考输入(高阻抗)。DAC的输出电压范围是参考电压的两倍，并且DAC是单调的。该设备使用简单，从一个单一的5V电源运行。包含开机复位功能，以确保可重复启动条件。
TLC5615的数字控制通过一个CMOS兼容的三线串行总线，易于与工业标准微处理器和微控制器设备接口。该设备接收一个16位数据字来产生模拟输出。数字输入具有施密特触发器的高抗噪性。数字通信协议包括SPI ，QSPI 和Microwire 标准。
8终端小轮廓D封装允许在空间关键应用模拟功能的数字控制。TLC5615C的特征是从0°C到+70°C的操作。TLC5615I的特点是在-40°C到+85°C的工作。
【用 途】 【性能 参数】【互换 兼容】

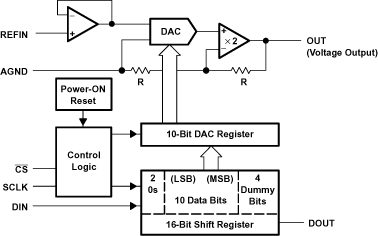

分析TLC5615通过固定增益为2的运放缓冲电阻网络，把10位数字数据转换为模拟电压。在TLC5615芯片上电时，内部电路把D/A寄存器复位为0。其输出具有与基准输入相同的极性，表达式为：Vo=2×REF×CODE/1024 图1 TLC5615内部结构其中，CODE是通过串行总线接口
>INCLUDE;包含头文件 __CONFIG_DEBUG_OFF&_CP_ALL&_WRT_HALF&_CPD_ON&_LVP_OFF&_BODEN_OFF&_PWRTE_ON&_WDT_OFF&_HS_OSC ;调试模式关闭，写保护，一半ROM可在线改写，EEPROM加密，低压编程关闭，掉电检测关闭，上电延时开，看门狗关，4M晶振HS振荡 VALUE1EQU0F1H;待转换数据高4位（高半字节
