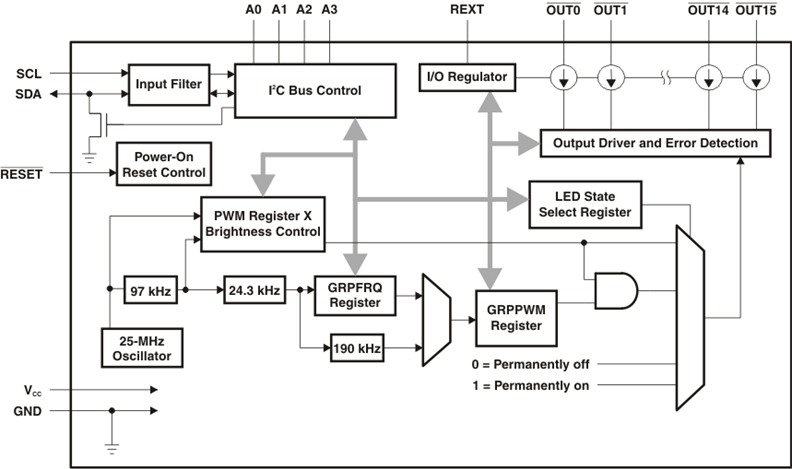

TLC59116是一个I(2)C总线控制的16通道LED驱动程序，可用于红/绿/蓝/琥珀(RGBA)颜色混合和背光应用。每个LED输出都有自己的8位分辨率(256步)固定频率单独PWM控制器，运行在97 kHz，占空比可从0%到99.6%可调。

单独的PWM控制器允许每个LED设置为特定的亮度值。一个额外的8位分辨率(256步)组PWM控制器既有固定频率190hz和24 Hz之间的可调频率，每10.73秒一次，占空比从0%到99.6%可调。组PWM控制器调暗或闪烁相同值的所有led。

每个LED输出可以关闭，打开(没有PWM控制)，或设置在其单独的PWM控制器值在单独和组PWM控制器值。

TLC59116的工作电源电压范围为3v到5.5 V，输出容忍17v。led可以直接连接到TLC59116器件输出。

软件可编程的领导小组和三个子叫我(2)C-bus地址允许所有或定义组TLC59116设备应对常见的我(2)C-bus地址,例如,允许所有相同颜色LED开启或关闭在同一我或者选框追逐效果,从而最大限度地减少我(2)C-bus命令。

四个硬件地址引脚允许在同一总线上多达14个设备。

软件复位(SWRST)调用允许主服务器通过I(2) c总线执行TLC59116的复位，同时调用上电复位(POR)，该POR将寄存器设置为默认状态，导致输出设置为高(LED off)。这允许一个简单和快速的方法重新配置所有设备寄存器到相同的条件。
