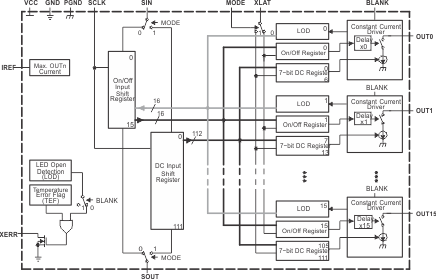

TLC5923是一个16通道恒流汇聚驱动器。每个通道都有一个开/关状态和一个128步可调恒流槽(点校正)。点校正调节LED、LED通道和其他LED驱动器之间的亮度变化。点校正和开/关状态均可通过串行数据接口访问。一个单独的外部电阻设置所有16通道的最大电流。
TLC5923在电路上有两个错误信息。LED open detec on (LOD)表示输出端子上的LED断开或断开。热误差标志(TEF)表示温度过高。
摘要 本应用报告阐述了如何使用 TLC5922、TLC5923 以及 TLC5924 驱动大电流LED。此类IC设计用于提供 16 路独立的可控恒流阱(sink)。并联TLC5922、TLC5923 以及 TLC5924 的输出端使得此类 IC 可驱动高功率 LED，例如 OSRAM Golden DRAGON以及 LUMILEDS Luxeon 系列
