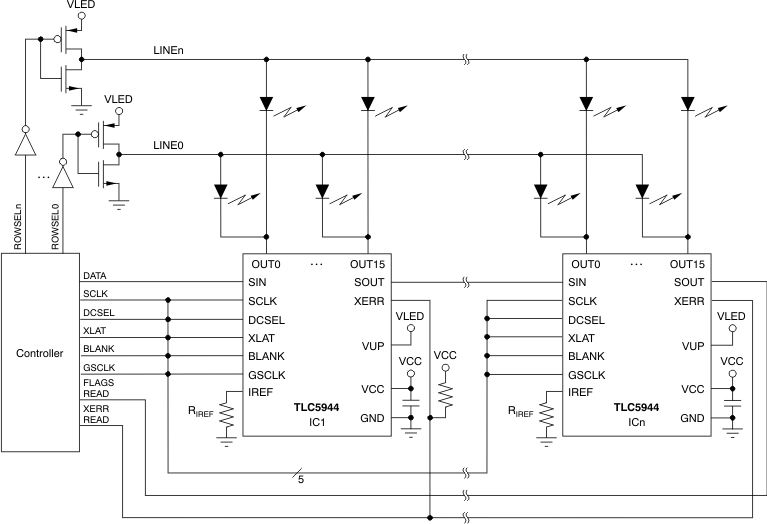

TLC5944是一个16通道的恒流汇聚驱动器。每个通道单独可调4096脉宽调制(PWM)步长和64个恒定的吸收电流(点校正)步长。点校正(DC)调整亮度变化之间的led。灰度(GS)控制和DC均可通过公共串行接口端口访问。所有16通道的最大电流值可以由单个外部电阻器设置。

TLC5944有一个内部预充电FET，以防止发生在多路复用LED系统的鬼光ng现象。TLC5944有三个错误检测电路用于LED开路检测(LOD)，一个热错误标志(TEF)，和一个预热警告(PTW)。在显示期间，LOD检测到一个断开或断开的LED，以及一个短路的LED到GND。TEF指示温度过高;当TEF设置时，所有输出驱动器通过热关闭(TSD)保护关闭。此外，当TEF被清除时，所有的输出驱动程序将重新启动。PTW表示IC处于高温状态。当PTW设置时输出驱动器保持开。
