TLC6C598-Q1是一个单片、中压、低电流功率8位移位寄存器，设计用于需要相对中等负载功率的系统，如led。
该设备包含一个8位串行进、并行出移位寄存器，它提供一个8位d型存储寄存器。数据传输分别通过移位寄存器时钟(SRCK)和寄存器时钟(RCK)上升沿上的移位寄存器和存储寄存器进行。当移位寄存器清除时，存储寄存器将数据转移到输出缓冲区(CLR)高。一个低CLR清除设备中的所有寄存器。保持输出使能(G)高，保持所有数据在输出缓冲区低，所有漏输出关闭。持有GLow使得存储寄存器中的数据对输出缓冲区是透明的。当输出缓冲器中的数据低时，DMOS晶体管输出关闭。当数据高时，DMOS晶体管输出具有吸收电流能力。串行输出(SER OUT)时钟从SRCK的下降边缘上的设备，为级联应用提供额外的hold me。这提高了应用程序的性能，在这些应用程序中，时钟信号可能是倾斜的，设备不在彼此附近，或系统必须容忍电磁干扰。该设备内置热关机保护。
输出是低侧开路漏极DMOS晶体管，输出频率为40 V和50 mA，在Vcc = 5 V时具有恒定的吸收电流能力。对于附加的器件保护，电流限制随着温度的增加而减小。人体模型测试时可提供高达2000v的防静电保护，机器模型测试时可提供高达200v的防静电保护。
TLC6C598-Q1特性用于工作环境温度范围为-40°C至125°C。

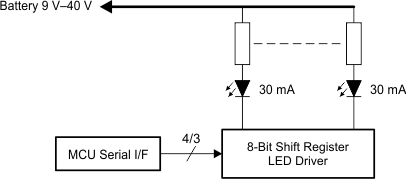

tlc6c598-q1 与 tlc6c5912-q1 特性与优势： 最高额定电压：tlc6c598-q1 与 tlc6c5912-q1 可在所有输出上实现高达 40v 的最高额定电压。有助于 tlc6c598-q1 为多达 8 串 led 供电，tlc6c5912-q1 为多达 12 串 led 供电，这些 led 串直接与汽车电池相连； 热关断保护：tlc6c598-q1 与 tlc6c591
该 TLC6C598-Q1 与 TLC6C5912-Q1 是单片式中等电压低电流 8 位／12 位移位寄存器
该 TLC6C598-Q1 与 TLC6C5912-Q1 是单片式中等电压低电流 8 位/12
该TLC6C598-Q1 与TLC6C5912-Q1 是单片式中等电压低电流8 位／12 位移位寄存器，适用于
