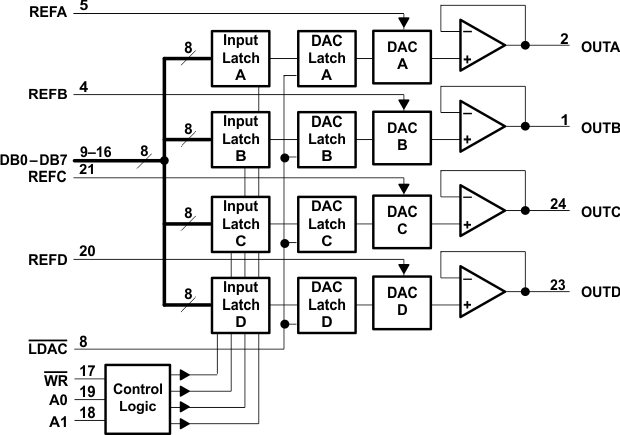

TLC7225由4个8位电压输出数模转换器(dac)组成，具有输出缓冲放大器和双寄存器缓冲接口逻辑。

每个dac都提供了独立的片上锁存器。数据通过一个公共的8位TTL/ cmos兼容(5 V)输入端口传输到这些数据锁存器中的一个。当WR\变低时，控制输入A0和A1决定加载哪个DAC。只有保存在DAC寄存器中的数据决定了转换器的模拟输出。双寄存器缓冲允许在LDAC\控制下同时更新所有4个输出。所有的逻辑输入是TTL和cmos级兼容，控制逻辑是速度兼容大多数8位微处理器。每个DAC包括一个输出缓冲放大器，能够驱动高达5ma的输出电流。

TLC7225的性能指定为输入参考电压从2v到V(DD) - 4v双电源。dac的电压模式配置允许TLC7225在10v参考电压下从单个电源轨道运行。

TLC7225采用LinBiCMOS(TM)工艺制造，该工艺专门用于将高速数字逻辑电路和精密模拟电路集成在同一芯片上。TLC7225有一个带有单个DAC锁存器的公共8位数据总线。这为微处理器的简单接口提供了一个通用的控制体系结构。所有锁存使能信号都是电平触发的。

将4个dac、4个运算放大器和接口逻辑组合成一个0.3英寸宽的24端SOIC，可以显著减少电路板空间要求，并在使用多个转换器的系统中提供更高的可靠性。该pinout优化了板布局，所有模拟输入和输出在一个封装的一端，所有数字输入在另一端。

TLC7225C的特点是在0°C到70°C的操作。TLC7225I的特点是在-25°C到85°C的操作。
