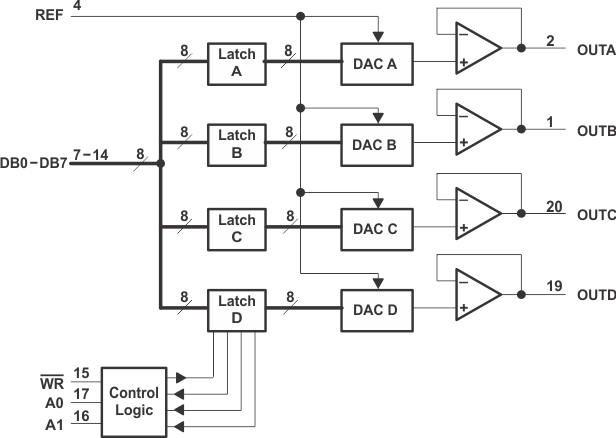

TLC7226C, TLC7226I和TLC7226M由4个8位电压输出数模转换器(dac)组成，具有输出缓冲放大器和接口逻辑在单个单片芯片上。

每个dac都提供了独立的片上锁存器。数据通过一个通用的8位TTL/ cmos兼容的5 v输入端口传输到这些数据锁存器中的一个。控制输入A0和A1确定何时加载哪个DAC或者说是就低。控制逻辑与大多数8位微处理器的速度兼容。

每个DAC包括一个输出缓冲放大器，能够提供高达5ma的输出电流。

TLC7226的性能指定为输入参考电压从2v到V(DD) - 4v双电源。dac的电压模式配置允许TLC7226在10v参考电压下从单个供电轨道运行。

TLC7226是在LinBiCMOS 工艺中制作的，该工艺是专门开发的，允许在同一芯片上集成高速数字逻辑电路和精密模拟电路。TLC7226有一个公共的8位数据总线和单独的DAC锁存器。这为微处理器的简单接口提供了一个通用的控制体系结构。所有锁存使能信号都是电平触发的。

将4个dac、4个运算放大器和接口逻辑组合到0.3英寸宽20终端双直插IC (DIP)或小型20终端小外形IC (SOIC)中，可以显著减少电路板空间要求，并在使用多个转换器的系统中提供更高的可靠性。该无铅陶瓷芯片载体(LCCC)封装提供了在军用温度范围内的操作。该引脚旨在优化电路板布局，所有模拟输入和输出在封装的一端，所有数字输入在另一端。

TLC7226C的特点是在0°C到70°C的操作。TLC7226I的特点是从-25°C到85°C的操作。TLC7226M的特点是在-55°C到125°C的操作。
