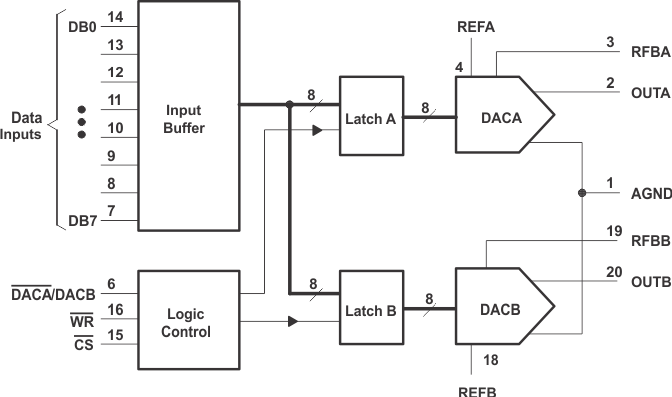

TLC7528C, TLC7528E和TLC7528I是双8位数字-模拟转换器(dac)，设计有单独的片上数据锁存，具有非常接近的dac - dac匹配。数据通过一个公共的8位输入端口传输到两个DAC数据锁存器中的任何一个。控制输入DACA/DACB决定加载哪个DAC。这些设备的负载周期类似于随机存取存储器的写周期，允许最流行的微处理器总线和输出端口的简单接口。分割高阶位使最显著位变化期间的故障最小化，而故障脉冲通常是最强的。

这些设备运行在5V到15V电源和耗散小于15mw(典型)。2或4象限相乘使这些器件成为许多微处理器控制增益设置和信号控制应用的良好选择。它可以在电压模式下工作，产生电压输出而不是电流输出。参考本数据表中的典型应用信息。

TLC7528C的特点是在0°C到70°C的操作。TLC7528I的特征是从-25°C到85°C的操作。TLC7528E的特点是可以在-40°C到85°C范围内操作。
