TLD5098EP

TLD5098EP产品信息：

TLD5098EP是一款内置保护功能的LED升压控制器

TLD5098EP的控制器概念允许多种配置，如Boost, Buck, Buck-Boost, SEPIC和Flyback，只需调整外部组件。多亏了这一点，TLD5098EP是一个非常容易使用和灵活的设备，没有SPI，但仍然具有相当强大的功能集。

TLD5098EP是一个完美的选择，当诊断和先进的调光功能，如模拟和数字调光，以及需要DC-DC升压概念，如日间运行灯或组合低/高光束。

特征描述

  • 单通道多拓扑(B2B, B2G, SEPIC, Flyback) DC-DC控制器
  • 恒流或恒压调节
  • 宽输入电压范围:4.5 V ~ 45v
  • 非常低的关机电流:Iq_OFF <10μ
  • 开关频率范围从100 kHz到500 kHz
  • 与外部时钟源同步
  • PWM调光(高精度集成栅极驱动)
  • 模拟调光功能，以调整平均LED电流
  • 打开电路检测
  • 短路接地保护
  • 输出过压保护
  • 内部软启动
  • 在温度关机
  • 300mV高侧电流感应，确保最高的灵活性和LED电流精度

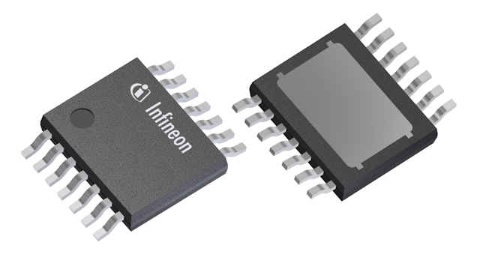

  • 可在一个小的热增强PG-SSOP-14包
  • 汽车原子能委员会资格

潜在应用

  • 汽车内外灯
  • LED日间运行灯，低光束，高光束或组合低和高光束
  • 预调节器，例如用于尾灯应用

TLD5098EP数据手册：

TLD5098EP引脚功能、电路图：
