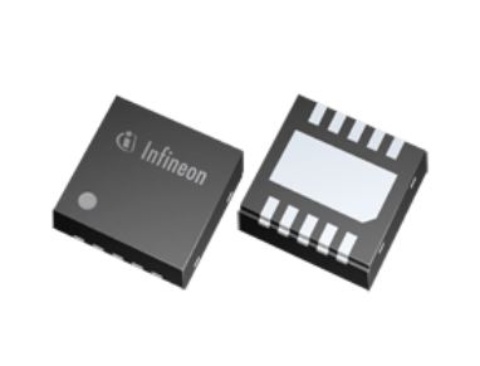

TLE4678-2LD

TLE4678-2LD产品信息：

TLE4678-2LD 是一款单片集成低压差固定输出稳压器，适用于高达200mA 的负载。将高达45V 的输入电压调节为5V 的输出电压。集成复位和看门狗功能以及多个保护电路与 TLE4678-2LD 提供的宽工作温度范围相结合，使其适用于给汽车环境中的微处理器系统供电。如果输出电流低于可编程阈值，看门狗电路将被禁用，此时微控制器能够切换到待机模式。通过可选的电阻分压器可以修改复位阈值。TLE4678-2LD 可用于小型热增强型 PG-SSOP-14 散热焊盘封装。

特征描述

  • 输出电压 5V± 2%
  • 电流能力 200 mA
  • 超低电流消耗
  • 非常低的压差
  • 看门狗电路，用于监测具有可编程负载依赖性激活阈值的微处理器
  • 复位电路，检测具有可编程开关阈值和延迟时间的输出电压
  • 复位输出端低电平有效，低至 VQ = 1V
  • 分离复位和看门狗输出
  • 出色的线路瞬态稳健性
  • 最大输入电压 -14V ≤ VI ≤ +45V
  • 反极性保护
  • 短路保护
  • 过温关断
  • 汽车温度范围 -40°C ≤ Tj ≤ 150°C
  • 可用于小型热增强型 PG-TSON-10 封装
  • 环保产品（符合 RoHS ）
  • AEC 认证

优势

  • 强大的保护功能
  • 输入工作电压和温度范围广泛

潜在应用

  • 汽车通用 ECU's
  • 具有看门狗要求的电源
  • 车身控制模块和仪表板电源
  • 具有安全要求的电源

TLE4678-2LD数据手册：

TLE4678-2LD引脚功能、电路图：
