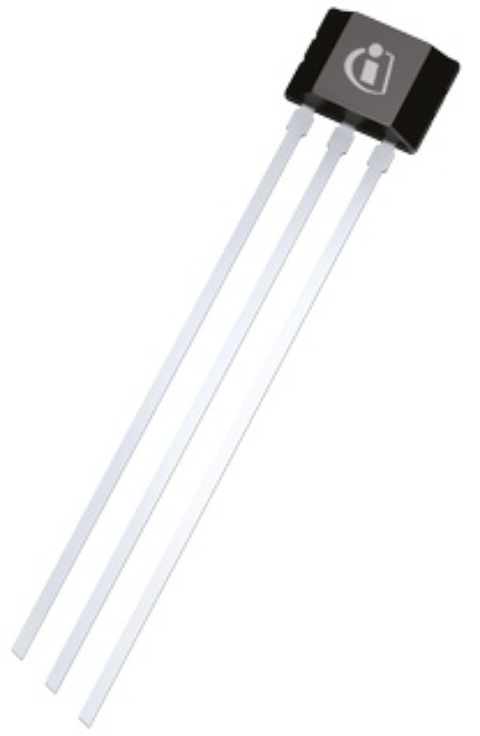

TLE4997E2

TLE4997E2产品信息：

线性霍尔集成电路 TLE4997has 经过专门设计，满足高精度旋转和位置检测以及电流测量应用的要求。该传感器提供比例模拟输出电压，非常适合以电源电压为参考的模数（A / D）转换。IC 采用 BiCMOS 技术生产，具有较高电压性能，并提供反极性保护。数字信号处理采用 16 位 DSP 架构和数字温度补偿，具有优秀的长期稳定性。最低整体分辨率为 12 位。此外，部分内部级分辨率最高可达 20 位。

特征描述

  • 高线性和比率推挽轨到轨输出信号
  • 20 位数字信号处理
  • 数字温度补偿
  • 12 位整体分辨率
  • 工作温度范围 -40°C 到 150°C
  • 输出信号在整个温度范围以及寿命期间漂移较低
  • 可编程参数存储在 EEPROM 中，具有单位误差校正：磁范围和磁灵敏度（增益）、零场电压（偏置）、带宽、输出斜率极性、箝位选项、所有通用磁体温度系数、内存锁定，内存锁定之前可以重新编程
  • 单电源电压 4.5 - 5.5 V（扩展范围 4 - 7 V）
  • 在 -200 mT 和 +200 mT 之间三个范围内工作
  • 超薄 3 引脚封装（绿色）
  • 所有引脚均具有反极性和过压保护功能
  • 输出短路保护
  • 板载诊断（断线检测、欠电压、过电压）
  • 校准模式下提供内部温度和磁场值数字读数
  • 通用电源多传感器单独编程和运行
  • 磁传递函数两点校准
  • 精确校准，无需迭代步骤
  • 机械应力、EMC、ESD 影响小

潜在应用

  • 可靠替代电位计，无机械磨损，对潮湿、温度、污染和振动耐受度高
  • 汽车应用线性和角度位置感测，比如踏板位置、悬架控制、阀门或油门位置、前照灯高度和转向角度
  • 电池管理、电机控制和电子保险丝应用大电流感测

TLE4997E2数据手册：

TLE4997E2引脚功能、电路图：
