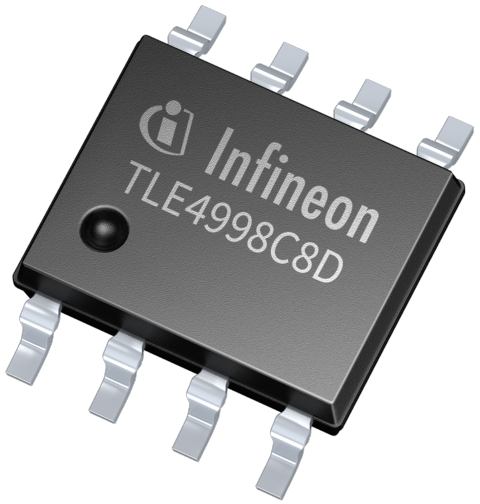

TLE4998C8D

TLE4998C8D产品信息：

线性霍尔集成电路具有磁传递函数两点校准，无迭代步骤

线性霍尔 IC TLE4998C8D 经过专门设计，满足高精度角度和位置检测的要求。传感器提供数字 SPC（短 PWM 代码）信号，基于标准化 SENT（单边半字节传输，SAE J2716）协议。SPC 协议支持 ECU 发起传输。

另外两个可用工作模式包括：

  • “范围选择”用于在工作期间动态切换测量范围
  • “范围选择”用于在工作期间动态切换测量范围；“ID 选择”用于构建总线系统，在单个输出线和一个共用电源上连接多达 4 个 IC，每个 IC 可由 ECU 单独访问。

特征描述

  • 集成两个单独可编程线性霍尔传感器集成电路与 SPC（短 PWM 代码）协议以及基于 SENT（单边半字节传输，由 SAE J2716 定义）的增强接口功能
  • 20位数字信号处理（DSP）
  • 数字温度和应力补偿
  • 16位整体分辨率
  • 汽车工作温度范围-40°C -125°C
  • 输出信号在整个温度范围以及寿命期间漂移极小
  • 可编程参数存储在 EEPROM 中，具有单位纠错功能：
    • SPC协议模式：同步传输，动态范围选择，ID选择模式
    • 磁范围，灵敏度（增益），补偿及输出斜率极性
    • 带宽
    • 箝位电平
    • 定制温度补偿系数适用于所有常见磁铁
  • 内存锁定之前可重编程
  • 电源电压4.5-5.5V（4.1-16 V 扩展范围）
  • 可配置磁范围：±50 mT, ±100 mT, or ±200 mT
  • 所有引脚均具有反极性和过压保护功能
  • 输出短路保护
  • 板上诊断（过电压、EEPROM 错误）
  • 内部磁场值和温度输出
  • 通用电源多传感器的编程与运行
  • 磁传递函数两点校准，无迭代步骤

潜在应用

  • 电位器置换稳健：无机械磨损，耐潮湿、温度、污染和振动
  • 汽车应用和工业应用中的线性和角度位置传感，具有最高精度要求
  • 适用于安全应用，如踏板位置、油门位置和转向扭矩传感

生产编程器 @ eHitex

ED FLASH生产编程器
SPEED FLASH是一款经过验证的通用生产编程器。系统设计支持针对不同目标编程进行轻松配置。可以使用各种针对不同目标的接口技术，按待编程传感器或微控制器的要求选择。

  • 生产编程器TLE4998x系列

生产编程器 @ CGS

ISCM-SENT TLE4998x

CGS 开发的 CompactRIO ISCM-SENT（ ）模块可依次校准至 2 个 TLE4998x 传感器，每个传感器有 2 个通道。此外，模块可以在4个通道上并行读取SENT信号。

  • 适用于TLE4998x系列的生产编程器

TLE4998C8D引脚功能、电路图：
