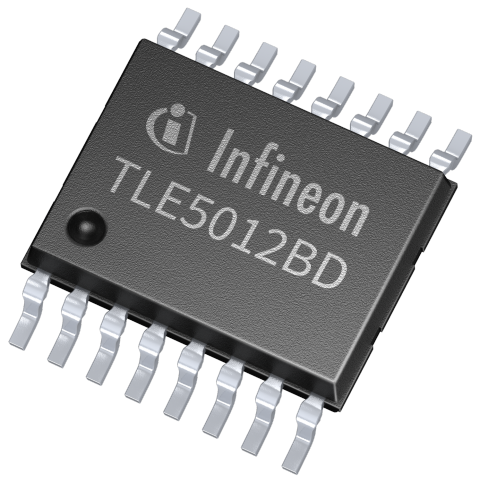

TLE5012BD 是一款完全冗余 360°角度传感器，可检测磁场的方向。这是通过使用单片集成巨磁阻 (iGMR) 元件测量正弦和余弦角分量来实现的。

使用内部自动校准算法在广泛的温度范围和较长的使用期限内确定高精度角度值。

数据通信通过与 SPI 兼容的双向同步串行通信 (SSC) 完成。

绝对角度值和其他值通过 SSC 或脉冲宽度调制 (PWM) 协议传输。也可以读出正弦和余弦原始值。这些原始信号在内部经过数字处理，以计算磁场（磁体）的角度方向。

TLE5012BD 是经过预先校准的传感器。校准参数存储在激光熔丝中。启动时，熔丝的值被写入触发器，在这里可以通过特定于应用的参数来更改这些值。

提供在线诊断功能，以确保可靠的操作。

基于 TLE5012BD GMR 的双芯片角度传感器专为汽车应用中的角位置传感而设计，例如：

• 换向电机（例如，在电动助力转向系统 (EPS) 和致动器中使用）
• 转向角测量
• 一般角度传感
