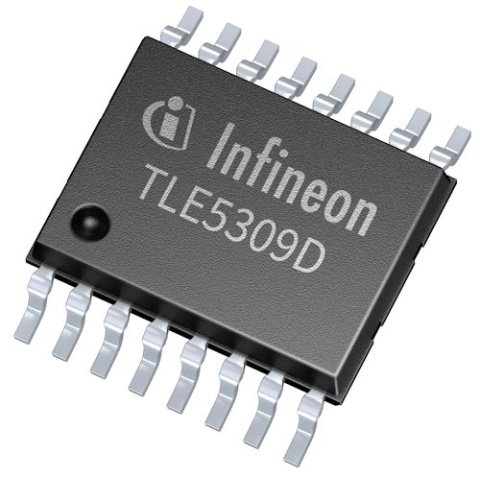

TLE5309D是一款带有模拟输出的多样化冗余角度传感器。它将用于360°全角度范围的巨磁阻(GMR)传感器和用于高精度翻转配置的各向异性磁阻(AMR)传感器结合在一个封装中。通过磁阻(MR)元件测量旋转磁场的正弦和余弦角分量。传感器提供模拟正弦和余弦输出电压，它们分别描述0到180°（AMR传感器）和0到360°（GMR传感器）范围内的磁性角度。

差分MR桥信号与磁场强度无关，模拟输出专为差分或单端应用而设计。

输出电压被设计为将与传感器使用相同电源的A/D转换器的动态范围用作参考电压。两个传感器IC由单独的电源和接地引脚独立供电。

TLE5309D 角度传感器设计用于安全关键汽车应用中的角位置传感。得益于其高精度和 360°测量范围以及短传播延迟，TLE5009A16D 适用于具有高速和高精度要求的系统，例如用于致动器和电动助力转向系统 (EPS) 的无刷直流 (BLDC) 电机。同时，由于其快速启动时间和整体的低功耗，该设备可用于低功率转数计数。通过功率循坏可以实现极低的功耗，其中快速启动时间优势降低了平均功耗。

• 用于电动助力转向系统 (EPS) 的无刷直流电机
• 低功率转数计数器
