TLE7183QU

TLE7183QU产品信息：

TLE7183QU 驱动器IC，是设计用于控制 6 至 12 个外部 MOSFET，构成汽车行业高电流 3 相电机驱动的转换器。它包括短路检测，2位错误诊断和高输出性能等功能。它符合汽车应用的典型要求，例如即使在低电池电压下也可实现全部功能。其 3 个高边和 3 个低边输出级功能强大，足以驱动栅极电荷为 400nC、下降和上升时间约为 150ns 的 MOSFET。典型应用包括冷却风扇、水泵、电动液压和电动助力转向。TLE7183QU 专为 12 V 电网设计。有几种选项可用于固定短路检测电平。

特征描述

  • 与极低欧姆正常电平输入的 N 通道 MOSFET 兼容
  • 各 MOSFET 具有单独的输入
  • 脉宽调制频率高达 30kHz
  • 满足低至 5.5V 电源电压的规格
  • 优化的电磁兼容性 (EMC)

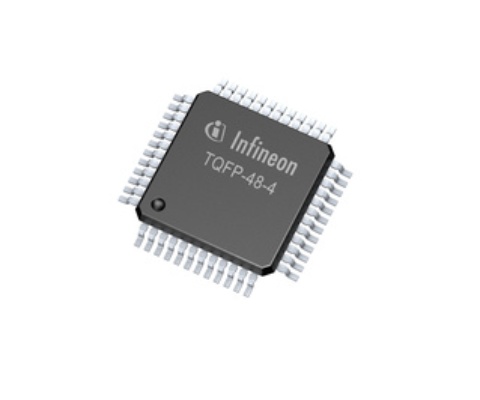

  • TQFP-48封装，带有外露散热片
  • 具有 TTL 特性的控制输入
  • 各 MOSFET 具有单独的源极连接
  • 集成最小死区时间
  • 击穿保护
  • 短路保护，具有可用的5个固定检测电平
  • 禁用和睡眠模式功能
  • 2位错误诊断
  • 驱动器IC的热过载警告
  • 集成过电流警告
  • 集成电流感测放大器
  • 0 至 100% 占空比
  • 环保产品（符合 RoHS）
  • AEC 认证

优势

  • 低至 5.5V 电源的出色栅极电压
  • 用于电流测量的 快速精确运算放大器
  • 强大的浮式输出级
  • TQFP48封装具有散热焊盘，适用于较高的环境温度并且具有较高的温度周期数稳健性

潜在应用

  • 燃料泵
  • 水泵
  • 油泵
  • 发动机冷却风扇
  • 电动助力转向系统

TLE7183QU数据手册：

TLE7183QU引脚功能、电路图：
