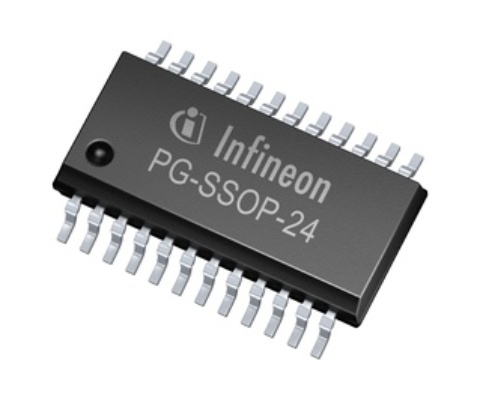

TLE8080-3EM

TLE8080-3EM产品信息：

TLE8080EM 是基于智能电源技术 (SPT) 的发动机管理 IC。该器件是紧凑型成本优化解决方案，适用于单缸内燃机管理系统。在一个功率接口集成电路中集成电源、K-line、SPI 控制和诊断、可变磁阻传感器接口和功率级，还包括多项嵌入式保护功能。TLE8080 用作微控制器和执行器之间的接口。TLE8080 功能满足缸摩托车发动机管理系统要求。

特征描述

5V (+/-2%), 250mA 供电
看门狗和复位功能
K-line 接收器 (ISO 9141)
串行外设接口 (SPI)
4 个感应负载低边驱动器，带有过温、开路负载/对地短路诊断：

- 2 个最大工作电流为 2.6A 的低边开关

- 2 个最大工作电流为 350mA 的低边开关

1 个电阻负载低边驱动器，最大工作电流 3A
可配置可变磁阻传感器接口
复位输出和 5V 欠电压检测
过温和过电流保护
温度范围：-40°C 至 150°C
环保产品（符合 RoHS）
上电复位延迟时间短
V5DD 复位阈值低

优势

针对单缸摩托车需求进行优化
极小封装，节省板空间
高度可靠，符合 AECQ100 标准

潜在应用

摩托车和小型发动机管理系统，具有：
电子燃油喷射系统
电子化油器系统
电容放电点火系统
使用内燃机的小型发动机应用：
脚踏车、三轮车、全地形车、机动雪橇、船舶
草坪拖拉机和割草机
割灌机、微耕机、轧边机、链锯
发电机组
