TLE9254VLC

TLE9254VLC产品信息：

TLE9254VLC是一款高速双CAN收发器，具有总线唤醒功能，应用于汽车和工业应用。TLE9254VLC支持3.3 V和5v提供的微控制器使用Vio接口。

其设计满足以下标准的要求:

  • ISO 11898-2(2016)物理层规范
  • SAE J1939
  • SAE J2284

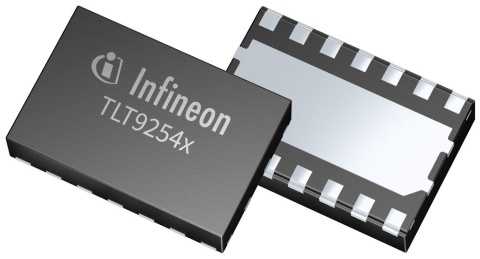

该产品采用标准封装PG-TSON-14，符合RoHS标准，无卤素，支持自动光学检测(AOI)的焊点要求。另外，TLE9254VSK在PG-DSO-14中可用。

特征描述

  • 符合ISO 11898-2:2016
  • 双通道CAN FD收发机，在待机模式下具有很低的静止电流
  • 宽共模范围用于抗电磁干扰(EMI)
  • 极低的电磁发射(EME)允许使用而不需要额外的共模扼流圈
  • 优秀的ESD的鲁棒性
  • 非常高的CAN FD对称，支持高达5mbit /s的CAN FD数据帧
  • V(10)输入电压适应于单片机供电
  • 扩大V(CC)和V(10)的供应范围
  • CAN对地、对电池和对V(CC)的短路保护
  • TxD超时函数
  • 掉电状态下CAN总线漏电电流低
  • 超温保护
  • 根据ISO 7637和SAE J2962-2保护汽车瞬变
  • 待机模式，具有总线唤醒模式功能
  • RxD输出上的唤醒指示
  • 可在待机模式下关闭发射机电源V(CC)
  • 绿色产品(符合RoHS标准)
  • 支持3.3 V和5 V提供的微控制器
  • 支持自动光学检测(AOI)焊点要求的PG-TSON-14可用

潜在应用

  • 网关模块
  • 身体控制模块(bcm)
  • 电动助力转向
  • 电池管理系统
  • 集群和照明控制模块

TLE9254VLC数据手册：

TLE9254VLC引脚功能、电路图：
