TLE9262QX

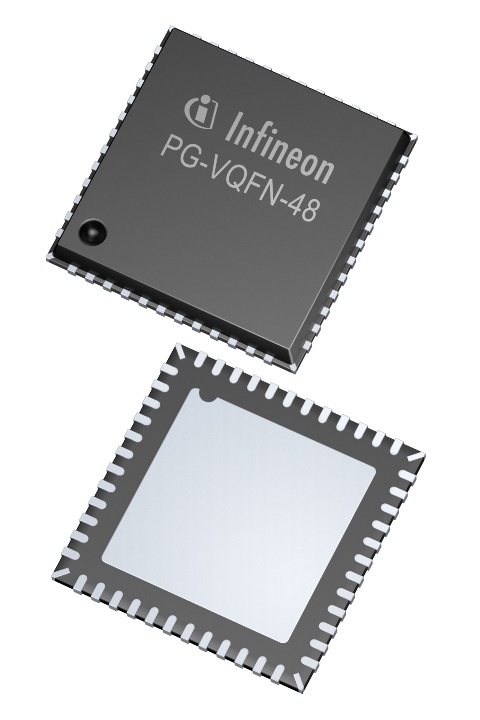

该TLE9262QX是一个单片集成电路，在一个暴露的pad VQFN-48 (7mm x 7mm)电源封装与铅尖检测(LTI)功能，以支持自动光学检测(AOI)。该器件是为各种CAN-LIN汽车应用设计的，作为微控制器的主电源，并作为LIN和CAN总线网络的接口。
为了支持这些应用，系统基础芯片(SBC)提供了主要功能，如一个5V低压差稳压器(LDO)，例如一个微控制器电源，另一个5V低压差稳压器与off-board保护，例如传感器电源，另一个5V/3.3V稳压器驱动外部PNP晶体管，可作为一个独立供应场外的使用或在负载共享配置主要监管机构VCC1 HS-CAN收发器支持可以为数据传输FD林和收发器,高端交换机与嵌入式保护功能和一个16位串行外围接口(SPI)控制和监控设备。还实现了一个可配置的超时/窗口看门狗电路，具有复位功能，三个失败输出和一个欠压复位功能。
该设备提供低功耗模式，以减少应用程序的电流消耗，永久连接到电池。低功耗模式的唤醒可以通过总线上的消息、通过双级敏感监控/唤醒输入以及通过循环唤醒实现。该设备的设计能够承受汽车应用的恶劣条件。

在停止和休眠模式下，非常低的静态电流消耗
SBC正常和停止模式下的周期周期尾迹
SBC正常、停止和睡眠模式中的周期周期感觉
低压稳压器5V, 250mA
低压稳压器5V, 100mA，保护功能，用于舷外使用
低压稳压器，驱动外部PNP晶体管- 5V负载分担配置或5V/3.3V独立配置，保护功能，用于外置使用。电流限制分流电阻(高达350mA与470毫欧外部分流电阻)在独立配置
高速收发器:
- 完全符合ISO11898-2和ISO11898-5
- 适用于500kbps的无扼流操作
- 支持最多2mbps的CAN FD通信
LIN收发器LIN 2.2, J2602，具有可配置的TXD超时功能和LIN Flash模式
完全符合《LIN, CAN和FlexRay接口在汽车应用中的硬件要求》修订1.3,2012-05-04
四高侧输出7欧姆 typ。
专用供应引脚高侧输出
两个通用高压输入和输出(gpio)可配置为添加故障输出，唤醒输入，低侧开关或高侧开关
三种通用的高压尾迹输入电压水平监测
交替高压测量功能，例如用于电池电压传感
可配置的唤醒源
复位输出
可配置的超时和窗口看门狗
最多三个Fail output(取决于配置)
超温及短路保护功能
电源输入电压和温度范围宽
软件兼容所有SBC家庭TLE926x和TLE927x
绿色产品(符合RoHS标准)&原子能委员会资格
PG-VQFN-48带铅头检测(LTI)功能的无铅暴露垫电源封装，支持自动光学检测(AO)

身体控制模块
网关
气候控制
座位控制
门的控制和关闭
灯光控制模块
发动机管理系统
