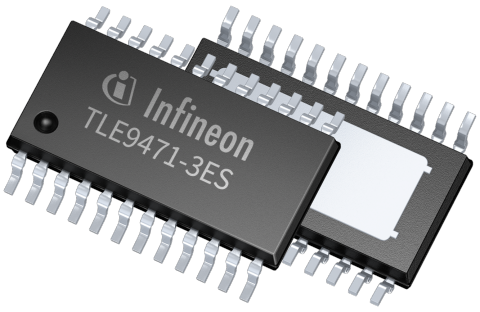

TLE9471-3ES是一个暴露pad PG-TSDSO-24-1 (150 mil)电源封装中的单片集成电路。该装置是为各种CAN汽车应用设计的，作为微控制器的主电源，并作为包含CAN部分网络功能的CAN总线网络接口。为了支持这些应用，系统基础芯片(SBC)提供了主要功能，如用于微控制器电源的5v低压稳压器(Buck SMPS)，另一个带有off-board保护的5v低压稳压器，如传感器电源，支持CAN FD和CAN部分组网(包括FD容限模式)的HS-CAN收发器进行数据传输，具有嵌入式保护功能的高压GPIO和用于控制和监控设备的16位串行外设接口SPI。还实现了一个可配置的超时/窗口看门狗电路，具有复位功能，一个失败输出和欠压复位功能。该设备提供低功耗模式，以减少应用程序的电流消耗，永久连接到电池。低功耗模式的唤醒可以通过总线上的消息、通过双级敏感监测/唤醒输入以及通过循环唤醒实现。
特征描述
·在停止和睡眠模式下，非常低的静态电流消耗
·SBC正常、停止和睡眠模式下的周期性循环唤醒
·SBC正常、停止和睡眠模式下的周期性周期感觉
·低压降压DC/DC稳压器，5v, 500ma主电源，集成扩频调制功能，最佳EMC性能
·低压线性稳压器5 V, 100毫安，保护功能，离岸使用
·高速CAN收发器，支持FD通信，最高可达5mbit /s，并具有CAN部分网络和&CAN FD耐受模式符合ISO 11898-2:2016 &SAE J2284
·完全符合《LIN, CAN和FlexRay接口在汽车应用中的硬件要求》修订1.3,2012-05-04
·电荷泵输出n通道MOSFET反极性保护，集成扩频调制特性，最佳EMC性能
·通用高压尾流输入用于电压水平监测和尾流检测
·通用高压输入输出(GPIO)可配置为Fail Output, Wake Input, Low-Side switch或High-Side switch
·高电压测量功能作为替代引脚分配
·Fail输出故障安全信号
·可配置的唤醒源
·复位输出&中断输出
·可配置超时和窗口看门狗
·过温和短路保护功能
·SBC开发模式进入专用测试引脚(看门狗计数器停止)
·软件兼容所有SBC家族TLE926x和TLE927x
·宽电源输入电压和温度范围
·优化电磁兼容性(EMC)和低电磁发射(EME)
·优化了抗电磁干扰(EMI)的能力
AEC合格&绿色产品(符合RoHS标准)
潜在应用
·机舱无线充电器
·变速器，换挡箱，变速杆和选择器
·排气模块和NOx传感器
·机舱无线充电器
·水泵
·雨刷
·HVAC ECU和控制面板
灯光控制单元(LCU)用于前、后和环境
·安全带预紧
·转向柱和转向锁
