TLE9560-3QX

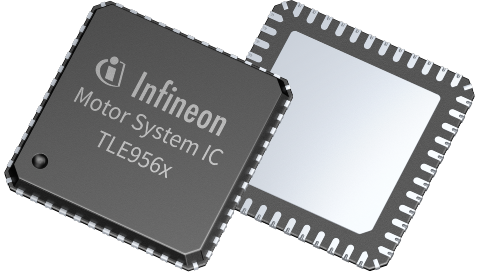

TLE9560-3QX是一款多功能系统IC，具有集成电源、通信接口、
暴露的pad PG-VQFN-48-70电源包中的多个半桥和支持功能。该设备是
专为各种电机控制汽车应用。
为了支持这些应用，该器件提供了主要功能，如5v低dropout
调压器一个HS-CAN收发器，支持CAN FD, CAN部分组网(包括FD
容错模式)，一个LIN收发器，两个半桥直流电机控制，和一个32位串行外设
接口(SPI)。
该装置包括诊断和监测功能，如漏源监测和开负载
检测，短路保护，可配置超时和窗口看门狗，故障安全输出，以及
超温保护。
类型包标记
TLE9560-3QX TLE9560-3QX pg - vqfn - 48 - 70

低压稳压器5 V, 250ma主电源

用于外部n通道mosfet的两个半桥栅极驱动器
自适应MOSFET栅极控制:

-改善电磁发射

-减少PWM模式下的开关损耗

-高效恒定栅电荷

反电池保护MOSFET的控制
高速CAN收发机支持CAN FD通信，最高可达5mbit /s，符合ISO11898-

2016包括通过CAN部分联网的选择性唤醒功能和CAN FD容忍模式

LIN收发器LIN2.2/SAE J2602具有可编程TXD超时功能和LIN闪光模式
Fail故障安全信号输出
可配置的唤醒源
四高侧输出7 欧姆 typ。
一个PWM输入

-高侧和低侧PWM能力

——Actice自由

-高达25khz PWM频率

具有循环冗余校验的32位串行外设接口(SPI)
在停止模式和休眠模式下非常低的静态电流消耗
正常模式、停止模式和睡眠模式下的周期性周期感知和周期性唤醒
复位和中断输出
漏源监测和开载检测
可配置的超时和窗口看门狗
超温和短路保护功能
无铅电源封装，支持光学铅头检测
绿色产品(符合RoHS标准)

产品验证

适合汽车应用。根据AEC-Q100/101产品验证

门模块
电力升降门
权力滑动门
座椅控制模块
安全带自负
转向柱锁
天窗模块
