TLE9564QX

TLE9564QX产品信息：

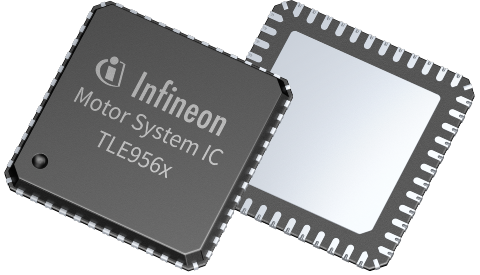

TLE9564QX是一款多功能系统IC，具有集成电源、通信接口、多个半桥和外露pad PG-VQFN-48-70电源包的支持功能。

该装置是专为各种电机控制汽车应用。为了支持这些应用，该设备提供了主要功能，如5 V低压降稳压器，一个LIN收发器，三个半桥BDLC电机控制，一个电流检测放大器和一个32位串行外设接口(SPI)。该装置包括诊断和监控功能，如漏源监测和开负载检测，短路保护，可配置的超时和窗口看门狗，故障安全输出，以及过温保护。

特征描述

低压稳压器5 V, 250ma主电源
用于外部n通道mosfet的三个半桥栅极驱动器
自适应MOSFET栅极控制:
- 提高电磁发射
- 减少了PWM模式下的开关损耗
- 高效常数栅电荷
反电池保护MOSFET的控制
一种具有可配置增益的低侧电流检测放大器(CSA)，用于保护和诊断
LIN收发器LIN2.2/SAE J2602具有可编程TXD超时功能和LIN闪光模式
可配置的唤醒源
三高侧输出7 欧姆 typ
六脉宽调制输入
- 高侧和低侧PWM能力
- Actice自由
- 高达25khz PWM频率
具有循环冗余校验的32位串行外设接口(SPI)
在停止模式和休眠模式下非常低的静态电流消耗
正常模式、停止模式和睡眠模式下的周期性周期感知和周期性唤醒
复位和中断输出
漏源监测和开载检测
可配置的超时和窗口看门狗
超温和短路保护功能
无铅电源封装，支持光学铅头检测
绿色产品(符合RoHS标准)

类型	包	标记
TLE9564QX	pg - vqfn - 48 - 70	TLE9564QX
