• 四个带有电荷泵的电流可编程驱动器，适用于 N 通道 MOSFET
• 集成式 LIN 收发器，与 LIN 2.2 和 SAEJ2602 兼容
• 两个带有 LIN 支持的全双工串行接口（UART）
• 两个同步串行通道（SSC）
• 片上 OSC 和 PLL，用于时钟生成
• 一个具有唤醒功能的高压监控输入
• 高速运算放大器，用于通过分流器检测电机电流
• 测量单位:
  • 8位 ADC 模块，具有10个多路复用输入
  • 10位 ADC 模块，具有8个多路复用输入，5个外部模拟输入
  • 片上温度与电池电压测量装置
• 独立可编程窗口看门狗
• 5V/1.5V 内部电源
• 外部电源 (VDDEXT)：5V+/-2% @ 20mA
• 省电模式:
  • MCU 减速模式
  • 睡眠模式
  • 停止模式
  • 循环唤醒休眠模式

微控制器的功能：

• 32位 ARM Cortex M3 内核，时钟频率高达24 MHz
• 64 千字节闪存，用于代码和数据
• 代码空间中有 32 千字节引导 ROM 内存（用于引导代码和IP 存储）
• 6 千字节RAM内存
• 哈佛结构
• Thumb -2 指令集和硬件乘除单位
• 4 x 16 位计时器
• 捕获/比较单元，用于具有 2x16 位定时器的 PWM 信号生成 (CCU6)

通用特性：

• 工作电压 Vs = 5.5至28V，最大额定值40V
• 扩展工作范围 Vs = 3.0至28V，MCU/Flash 功能齐全
• ESD 性能：

  • 高达2kV / 在所有引脚上处理
  • 4kV @ 高压输入
  • 6kV @ LIN 引脚
• 过压装置箝位（负载突降稳健性）高达40V
• 较宽的工作温度范围Tj：-40°C 至 150°C

• 完整的片上系统，用于 DC 电机控制
• 外部组件数量最少，因此降低了 BOM 成本

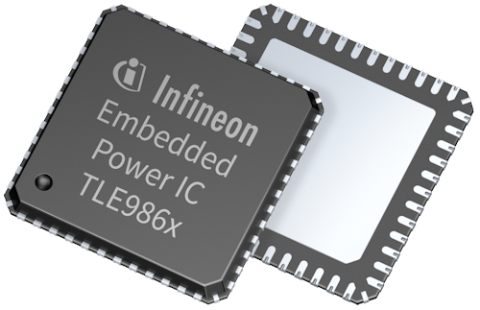

• PG-VQFN 封装，尺寸为 7x7mm，可节省 PCB 空间
