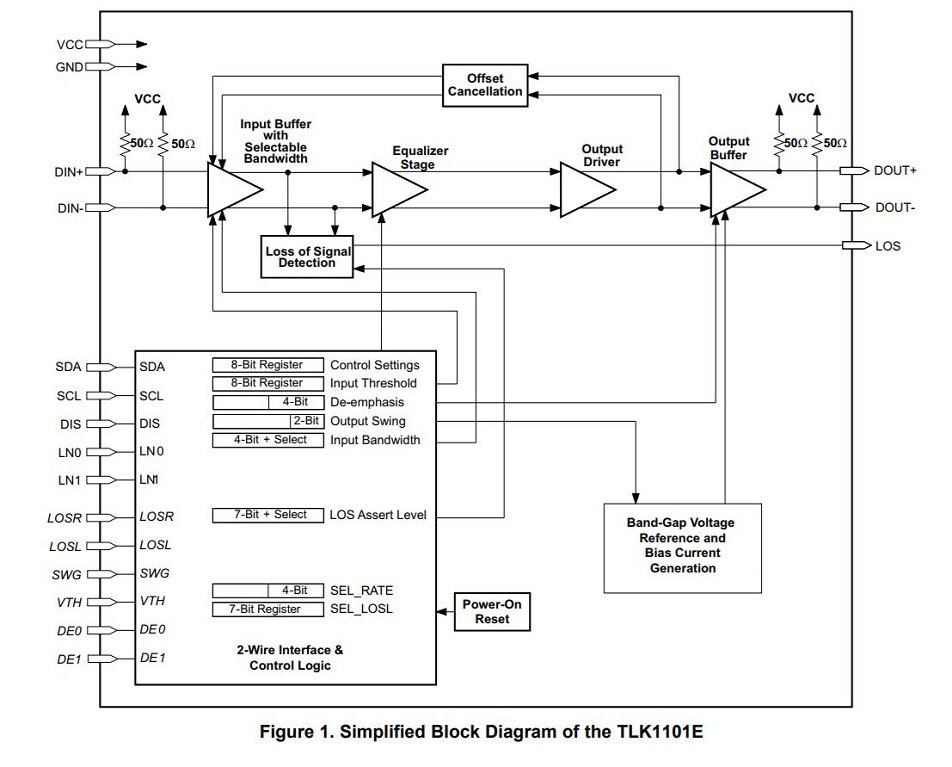

TLK1101E是一款多功能、灵活的高速均衡器，适用于数据速率高达11.3Gbps的数字高速链路应用。

TLK1101E可以通过多种方式配置以优化其性能。它提供输出去强调可调0dB至7dB使用引脚DE0和DE1。

输出差幅电压可以通过SWG引脚设置为300mV(p-p)、600mV(p-p)或900mV(p-p)。引脚VTH上的控制电压可以用来调整输入阈值电压。

引脚LN0和LN1可以用于优化各种互连长度的设备性能，例如从0到20米的24-AWG双轴电缆。

LOS(信号丢失)assert电平可以通过连接到引脚LOSL的控制电压设置到所需的电平。可以使用LOSR引脚从两个可选的LOS assert级别范围中选择LOS assert级别。

输出可以使用DIS引脚禁用。DIS和LOS引脚可以连接在一起实现压制功能。

去强调、输出电压摆动、输入阈值电压、输出禁用和LOS assert电平和范围也可以通过SCL和SDA引脚使用二线串行接口来设置。外部引脚配置是缺省的设备设置方法。通过寄存器地址0位0选择有源器件控制方法(见表4和表20)。双线串行接口还允许控制输入带宽，以优化各种数据速率的设备性能。

高输入信号动态范围确保低抖动输出信号，即使在过驱动输入信号波动高达1600mV(p-p)差分。

低频截止足够低，支持SAS、SATA带外(OOB)等低频控制信号。
