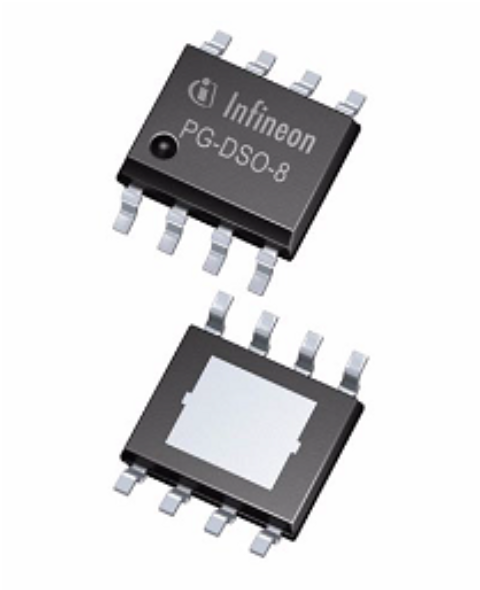

TLS208D1EJV 是一款单片集成线性电压后置稳压器。IC 将输入电压 V I 调节至2.7V≤VI≤18V 的范围内，将输出电压调节至0.8V 到5.25V 或一个固定的输出电压，精确度为±2％。TLS208D1EJV 的设计特别适用于与 DCDC 转换器等预调节器永久连接的应用。 该器件采用小型表面贴装 PG-DSO-8（散热焊盘）和 TSON-10 封装。除使能功能外，功能集还包括复位,它具有可调节的复位阈值。该阈值可以通过外部电阻分压器进行修改。设计该器件是为了让汽车应用可以承受恶劣的环境。因此，通过实现输出电流限制和过温关断电路，可以保护其免受过载、短路和过温情况的影响。建议使用输入电容器 C I 来补偿线路影响。输出电容器 C Q 对于调节电路稳定性非常必要。
特征描述
· 3.3V 固定输出电压和0.8V 至5.25V 可调输出电压
· 输出电压精确度 ±2%
· 静态输出电流高达800mA
· 使能功能
· 具有上电复位延迟的欠压复位
· 可调节复位阈值
· 扩展输入电压工作范围为2.7V 至18V
· 低压差电压：典型值，400mA 时400mV
· 电流功耗极低：典型值，90μA
· 非常高的 PSRR：典型值，10kHz 时为62dB
· 输出电流限制
· 过温关断
· 温度范围广：-40°C 至150°C
· 适用于汽车电子产品作为后置稳压器
· 绿色产品（符合 RoHS）
· AEC 认证
优势
潜在应用
| 产品销售名称 | 输出电压 | 输出电流 | 特性 | 最小工作电压 | 最大工作电压 | 封装 |
TLS208D1EJV | ADJ | 800mA | EN,Reset | 2.3V | 20V | PG-DSO-8-EP |
TLS208D1EJ V33 | 3.3V | 800mA | EN,Reset | 2.3V | 20V | PG-DSO-8-EP |
TLS208D1LDV | ADJ | 800mA | EN,Reset | 2.3V | 20V | PG-TSON-10 |
TLS208D1LD V33 | 3.3V | 800mA | EN,Reset | 2.3V | 20V | PG-TSON-10 |
