TLV1562是一个基于低功耗循环架构的10位CMOS低功耗，高速可编程分辨率模数转换器。独特的架构提供高达2 MSPS(每秒百万样本)的吞吐量10位分辨率。可编程的分辨率允许更高的转换吞吐量作为低分辨率的折衷。高速三态并行端口直接与数字信号处理器(DSP)或微处理器(uP)系统数据总线相连。D0 ~ D9为数字输出端子，D0为最小有效位(LSB)。TLV1562的设计工作范围很宽的电源电压(2.7 V到5.5 V)和非常低的功耗(最大11 mA在5.5 V, 10 MHz CLKIN)。通过软件下电(最高1ua)和自动下电(最高1ua)，进一步增强了节能特性。

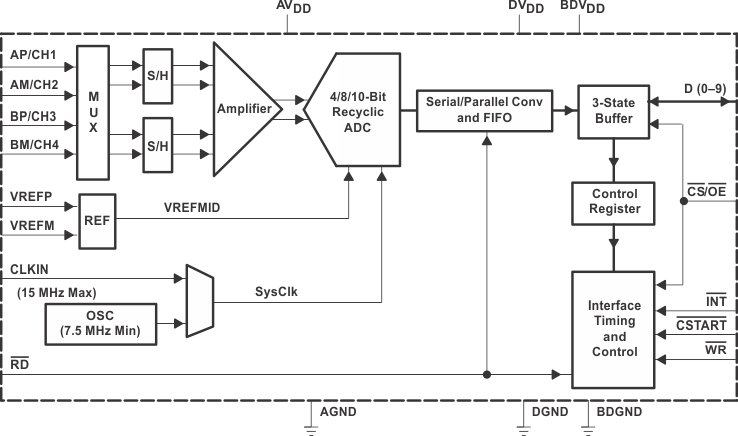

许多可编程功能使该设备成为一个灵活的通用数据转换器。该设备可以配置为四个单端输入以最大限度地提高容量或两个差分输入以提高抗噪能力。系统内部时钟(SYSCLK)可以来自内部生成的OSC，也可以来自外部时钟源(CLKIN)。四种不同的转换模式可用于不同的应用。中断驱动模式最适合异步应用程序，而连续模式利用了流水线体系结构的高速特性。一对内置的采样保持放大器允许两个输入通道同时采样。这使得TLV1562非常适合通信应用程序。转换由RD\信号启动，它也可以用于读取数据，以最大限度地提高吞吐量。当设备在中断驱动模式下运行时，转换可以由RD\或CSTART\信号启动。专用的转换开始引脚，CSTART\，提供了一种机制，以同时采样和转换多个通道，当多个转换器使用在一个应用程序。

该转换器集成了一对差分高阻抗参考输入，便于比率转换、缩放，并将模拟电路与逻辑和电源噪声隔离。其他特性如低输入电容(10 pF)和非常宽的输入带宽(75 MHz)使该设备成为移动通信应用的完美数字信号处理(DSP)伴侣。开关电容设计允许低误差转换在全操作自由空气温度范围。

使该设备真正成为DSP友好转换器的功能包括:1)可编程连续转换模式，2)可编程2s补码输出格式，以及3)可编程分辨率。TLV1562提供28引脚TSSOP和SOIC封装。TLV1562C的特点是可以在0°C到70°C范围内工作。TLV1562I的特点是可以在-40°C到85°C的全工业温度范围内操作。
