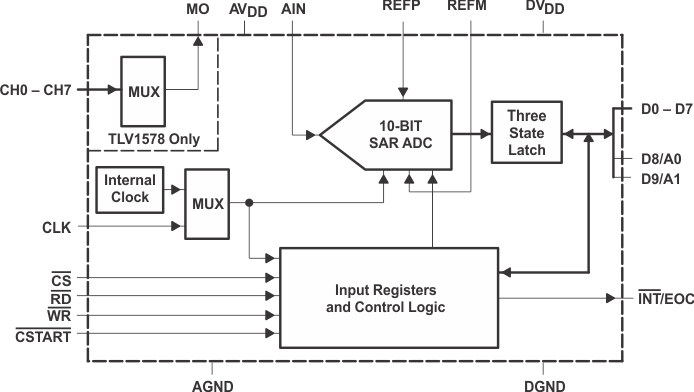

TLV1571/1578是一个10位数据采集系统，它结合了8通道输入多路复用器(MUX)、高速10位ADC和并行接口。该设备包含两个片上控制寄存器，允许通过双向并行端口控制通道选择、软件转换启动和断电。当WR\被系低时，控制寄存器可以通过应用一个虚拟的RD\信号设置为默认模式。这允许TLV1571/1578通过硬件进行配置。MUX是可独立访问的。这允许用户在MUX和ADC之间插入信号调理电路，如抗混叠滤波器或放大器，如果需要的话。因此，一个信号调理电路可以用于所有八个通道。TLV1571是一个具有与TLV1578相同功能的单通道模拟输入设备。
TLV1571/TLV1578使用2.7 v到5.5 v的单一电源。它接受模拟输入范围从0v到AV(DD)和数字化输入在5 V最大1.25 MSPS吞吐量率。功率耗散只有12mw与3v电源或35mw与5v电源。该设备具有自动下电模式，转换后自动下电至1 mA 50 ns。在软件下电模式下，ADC将进一步下电至仅10ua。
非常高的吞吐量率、简单的并行接口和低功耗使TLV1571/TLV1578成为高速数字信号处理需要多个模拟输入的理想选择。
【用 途】 A/D 转换器【性能 参数】 TLV1571是一种10 位的并行A/D 转换器，该器件给定的CLK频率达到的等效最大采样频率为（1/16）fCLK。TLV1571采用2.7～5.5V的单电源工作，能接受0～3.3V的模拟输入电压，此时以625Kb/s的速度使输入电压数字化。在5V电
为提高信号采集系统采样速度，增强系统可靠性，降低系统功耗，设计了一种基于DSP54O9和TLV1571的高速信号采集系统。通过TLV1571 对模拟信号进行采样，然后经A/D 转换后变换为数字信号，DSP 通过定时中断每隔一段时间就读取一次采样数据并对数据进行处理。然后介绍这个系统的硬件电路各主要器件选择
