TLV2548和TLV2544是一个高性能，12位低功耗，3.86µs, CMOS模数转换器(ADC)的家庭，工作在单一的2.7 v到5.5 v电源。这些设备有三个数字输入和一个3态输出[芯片选择(CS)\，串行输入-输出时钟(SCLK)，串行数据输入(SDI)和串行数据输出(SDO)]，提供一个直接的4线接口到最流行的主机微处理器(SPI接口)的串口。当与TI DSP接口时，帧同步(FS)信号用于指示串行数据帧的开始。

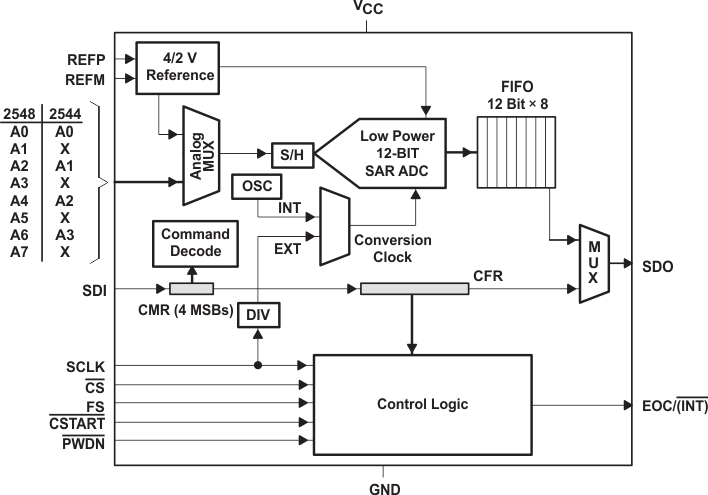

除了高速a /D转换器和通用控制能力，这些设备有一个片上模拟多路复用器，可以选择任何模拟输入或三个内部自检电压之一。采样保持功能在第四个SCLK边缘后自动启动(正常采样)或可由特殊引脚CSTART\控制，以延长采样周期(延长采样)。正常的采样周期也可以被编程为短(12 SCLKs)或长(24 SCLKs)，以适应高性能信号处理器中流行的更快的SCLK操作。TLV2548和TLV2544被设计成具有非常低的功耗。软件/硬件/自动关机模式和可编程转换速度进一步增强了节能功能。转换时钟(OSC)和参考是内置的。该转换器可以使用外部SCLK作为转换时钟源，以达到更高的转换速度(20mhz SCLK时可达2.8µs)。两种不同的内部参考电压是可用的。还可以使用可选的外部引用来实现最大的灵活性。
TLV2544C和TLV2548C的特点是在0°C到70°C的操作。TLV2544I和TLV2548I的特点是在-40°C到85°C的操作。
【用 途】 模/数转换器 【性能 参数】
O引言TLV2548是TI公司生产的12位、多通道、小尺寸、低功耗、高速串行A／D转换芯片，它有一个专与DSP连接的帧同步(FS)信号，故可广泛用于DSP高速数据采集系统中。TLV2548尺寸小、接口简单。且这两种芯片都有过上天飞行的经历，因此，可以适用低成本、控制简单、数据处理量不大、可靠性要求较高的航天产品中。为此，本文将介绍80C32E单片机与TLV2548的接口电路及其控制
O 引言 TLV2548是TI公司生产的12位、多通道、小尺寸、低功耗、高速串行A／D转换芯片，它有一个专与DSP连接的帧同步(FS)信号，故可广泛用于DSP高速数据采集系统中。TLV2548尺寸小、接口简单。且这两种芯片都有过上天飞行的经历，因此，可
TLV2548是TI公司生产的12位、多通道、小尺寸、低功耗、高速串行A/D转换芯片，它有一个专与DSP连接的帧同步(FS)信号，故可广泛用于DSP高速数据采集系统中。TLV2548尺寸小、接口简单。且这两种芯片都有过上天飞行的经历，因此，可以适用低成本
O 引言 TLV2548是TI公司生产的12位、多通道、小尺寸、低功耗、高速串行A／D转换芯片，它有一个专与DSP连接的帧同步(FS)信号，故可广泛用于DSP高速数据采集系统中。 TLV2548尺寸小、接口简单。且这两种芯片都有过上天飞行的经历，因此，可以适用低成本、控制简单、数据处理量不大、可
