TLV320AIC23B-Q1是一款高性能的立体声音频编解码器，具有高度集成的模拟功能。TLV320AIC23B-Q1中的模数转换器(adc)和数模转换器(dac)使用了多位西格马 -delta技术，并集成了过采样数字插值滤波器。支持16、20、24和32位的数据传输字长度，采样率从8 kHz到96 kHz。ADC 西格马 -delta调制器具有三阶多比特结构，在高达96khz的音频采样率下，信噪比(SNR)高达90 dba，能够在紧凑、节能的设计中实现高保真音频录制。DAC sigma-delta调制器具有二阶多比特结构，在高达96 kHz音频采样率下，SNR高达100-dBA，实现高质量的数字音频播放能力，而仅在播放期间消耗不到23 mW。TLV320AIC23B-Q1是便携式数字音频播放器和录音机应用的理想模拟输入/输出(I/O)选择，如MP3数字音频播放器。

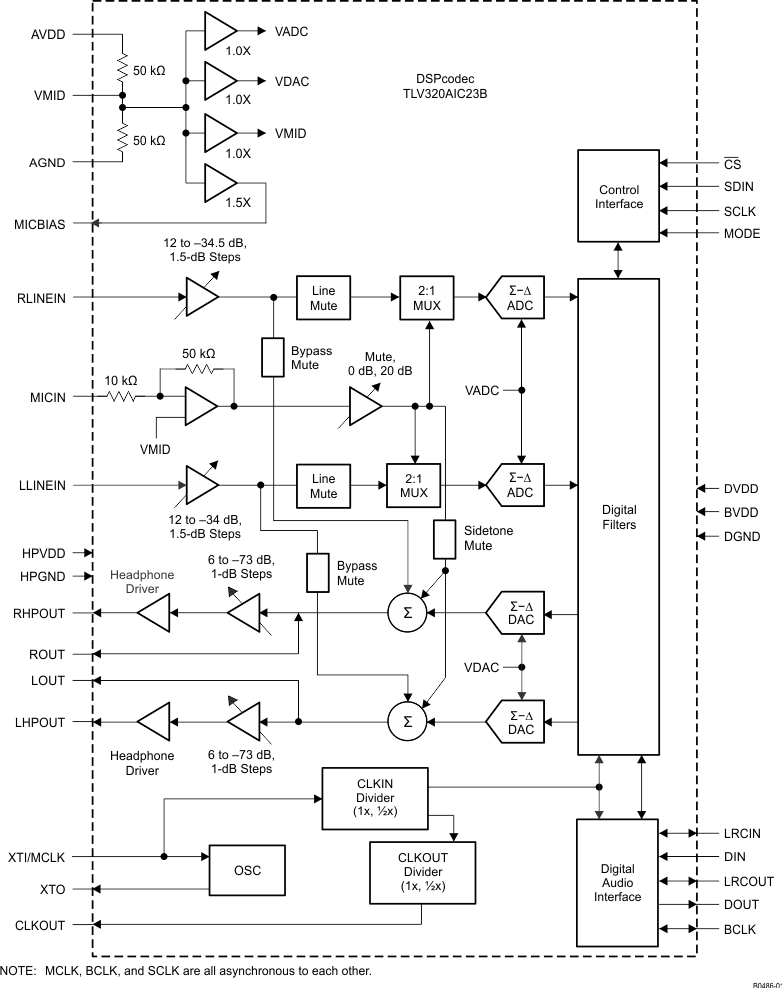

集成的模拟功能包括立体声线输入与模拟旁路路径，立体声耳机放大器，模拟音量控制和静音，和一个完整的驻极体-麦克风胶囊偏置和缓冲解决方案。耳机放大器能够提供30mw的每个通道到32 &937;。模拟旁路路径允许使用立体线输入和带有模拟音量控制的耳机放大器，同时完全绕过编解码器，从而使进一步的设计灵活性，如集成FM调谐器。麦克风偏置电压输出为驻极器胶囊偏置提供了低噪声电流源。AIC23B集成了可调麦克风放大器(增益可从1到5)和可编程增益麦克风放大器(0 dB或20 dB)。如果需要侧音，麦克风信号可以与输出信号混合。
TLV320AIC23B-Q1支持256 f(s)和272 f(s)的行业标准过采样率，在使用TI C54x数字信号处理器(dsp)和通用串行总线(USB)数据接口的设计中优化了接口考虑。一个12 mhz的晶体可以为DSP、USB和编解码器提供时钟。TLV320AIC23B-Q1具有一个内部振荡器，当连接到一个12mhz外部晶体时，为DSP和其他外设提供一个12mhz或6mhz的系统时钟，使用一个内部时钟缓冲器和可选分频器。音频采样率48千赫和光盘(CD)标准44.1千赫支持直接从一个12兆赫主时钟250 f(s)和272 f(s)过采样率。
低功耗和灵活的电源管理允许选择性关闭编解码器功能，从而延长便携式应用的电池寿命。该设计方案使强大的便携式立体声音频设计很容易实现在一个成本效益高，节省空间的总模拟I/O解决方案:TLV320AIC23B-Q1。
