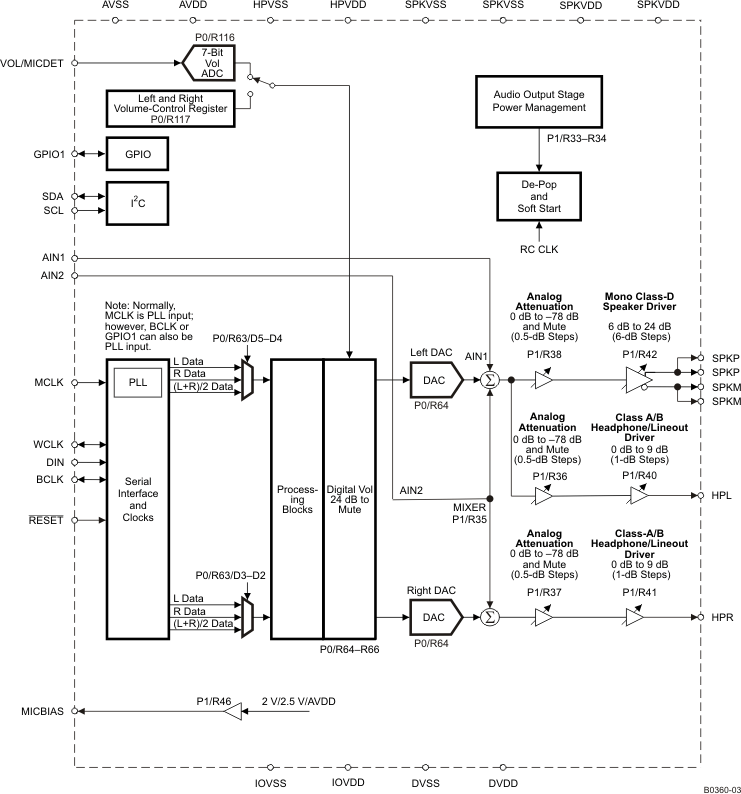

TLV320DAC3100-Q1 是一款低功耗、高集成、高性能立体声音频 DAC，此 DAC 具有 24 位立体声回放和数字音频处理快。
此器件集成了头戴式耳机驱动器和扬声器驱动器。 单声道扬声器驱动器可驱动低至 4欧姆 的负载。TLV320DAC3100-Q1 有一套用于数字音频处理的内置处理块。 可对数字音频数据格式进行设定以实现与主控，受控，DSP 和 TDM 模式中常见的音频标准协议（I(2)S，左平衡和右平衡）一同工作。 可通过设定数字信号处理块来支持低音音效增强、高音或均衡 (EQ)。 一个片载 PLL 提供数字信号处理块所需的高速时钟。 音量水平由引脚或寄存器控制。 音频功能通过 I(2)C 串行总线控制。
TLV320DAC3100-Q1 有一个可编程数字正弦波发生器，并且采用 32 引脚 QFN 封装。
本数据手册被设计成采用 PDF 文档浏览特性，此特性可实现信息快速访问。 例如，执行一个“页 0 / 寄存器 27”的全局搜索可在一个列表中生成所有涉及这一页和寄存器的内容。 这样可轻松遍历列表并找到所有与某一页和寄存器相关的信息。 请注意，搜索字符串必须为指定格式。 此外，本文档包括文档超链接以使用户能够快速找到文档引用。 要返回到原来那一页，请单击文件底部 PDF 页码附件的绿色左箭头。 针对此功能的热键是键盘上的左侧 alt 键。 另外一个快速查找信息的方法是使用 PDF 书签。
