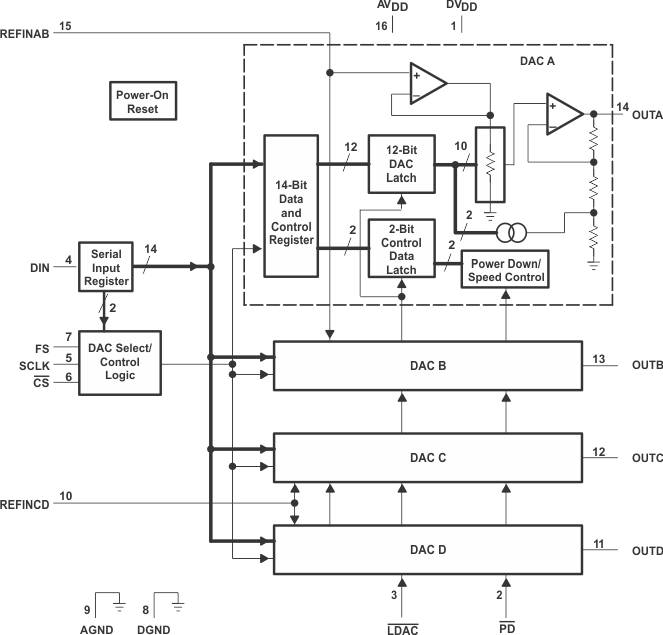

TLV5614是四倍12位电压输出数模转换器(DAC)，具有灵活的四线串行接口。四线串行接口允许无胶接口到TMS320 DSP系列，SPI ，QSPI 和Microwire 串口。TLV5614是用一个16位串行字编程的，这个16位串行字由一个DAC地址、单个的DAC控制位和一个12位的DAC值组成。该设备提供两个电源—一个数字电源用于串行接口(通过引脚DV(DD)和DGND)，一个用于dac、参考缓冲区和输出缓冲区(通过引脚AVDD和DGND)。每个电源都是独立的，可以是2.7 V和5.5 V之间的任何值。双电源允许一个典型的应用，DAC通过微处理器在3v电源上操作(也用于引脚DV(DD)和DGND)，而DAC在5v电源上操作。数字和模拟电源可以连接在一起。
电阻串输出电压由一个2×增益的轨对轨输出缓冲器缓冲。该缓冲器具有AB类输出级，以提高稳定性和减少沉淀时间。轨对轨输出级和下电模式使其成为单电压、基于电池的应用的理想选择。DAC的设置时间是可编程的，允许设计者优化速度和功耗。设置时间由16位串行输入串中的控制位选择。高阻抗缓冲器集成在REFINAB和REFINCD端子上，以减少对该端子的低源阻抗驱动的需要。REFINAB和REFINCD允许DAC A和B具有与DAC C和D不同的参考电压。
TLV5614采用CMOS工艺实现，可在16端TSSOP包中使用。TLV5614M的特点是可在-55°C至125°C范围内工作。
产品型号:TLV5614-10-30EVM支持器件:TLV5614包括内容:TLV5614评估板一块,资料光盘一个价格/1片(套):￥1,299.00欢迎来一步电子网 查看更多精彩信息 请登录 www.kuyibu.com
