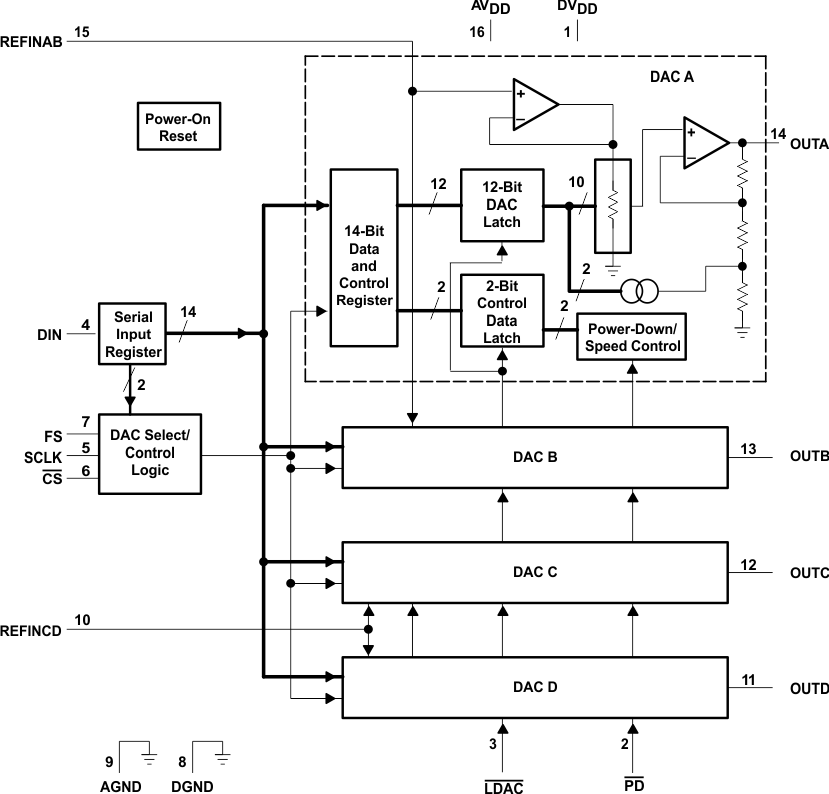

TLV5614是四倍12位电压输出数模转换器(DAC)，具有灵活的4线串行接口。4线串行接口允许无胶接口到TMS320, SPI, QSPI和Microwire串口。TLV5614是用一个16位串行字编程的，这个16位串行字由一个DAC地址、单个的DAC控制位和一个12位的DAC值组成。该设备有两个供应:一个数字供应的串行接口(通过引脚DV(DD)和DGND)，和一个dac，参考缓冲区，和输出缓冲区(通过引脚AV(DD)和DGND)。每个电源都是独立的，可以是2.7 V到5.5 V之间的任何值。双电源允许一个典型的应用，DAC将通过一个运行在3v电源上的微处理器来控制(也用于引脚DV(DD)和DGND)， DAC运行在一个5v电源上。当然，数字和模拟电源可以捆绑在一起。

电阻串输出电压由x2增益的轨对轨输出缓冲器缓冲。该缓冲器具有AB类输出级，以提高稳定性和减少沉淀时间。轨对轨输出级和下电模式使其成为单电压、基于电池的应用的理想选择。DAC的设置时间是可编程的，允许设计者优化速度和功耗。设置时间由16位串行输入串中的控制位选择。高阻抗缓冲器集成在REFINAB和REFINCD端子上，以减少对该端子的低源阻抗驱动的需求。REFINAB和REFINCD允许dac A和B比dac C和D有不同的参考电压。

TLV5614采用CMOS工艺实现，可在16端SOIC封装中使用。TLV5614C的特点是在0°C到70°C的工作。TLV5614I的特点是可在-40°C至85°C范围内工作。
