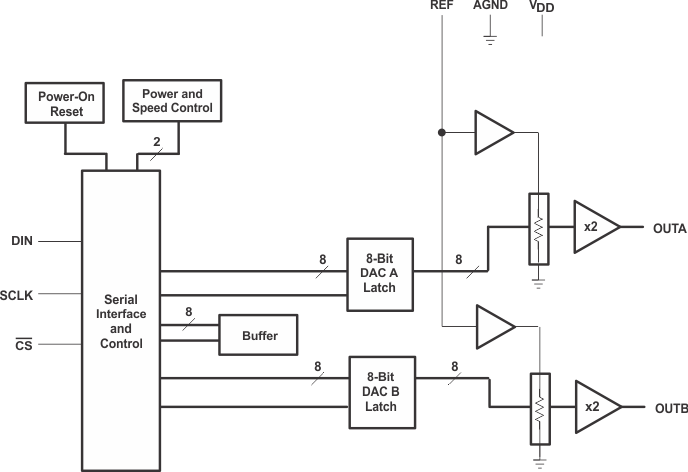

TLV5625是一个具有柔性3线串行接口的双8位电压输出DAC。串行接口兼容TMS320, SPI ，QSPI 和Microwire 串行端口。它是用包含4个控制位和8个数据位的16位串行字符串编程的。

电阻串输出电压由x2增益的轨对轨输出缓冲器缓冲。该缓冲器具有ab类输出级，提高稳定性，减少安定时间。DAC的可编程设置时间允许设计者优化速度和功耗。

采用CMOS工艺实现，该器件设计为2.7 V至5.5 V的单电源操作。它可以在标准的商业和工业温度范围的8引脚SOIC封装。
