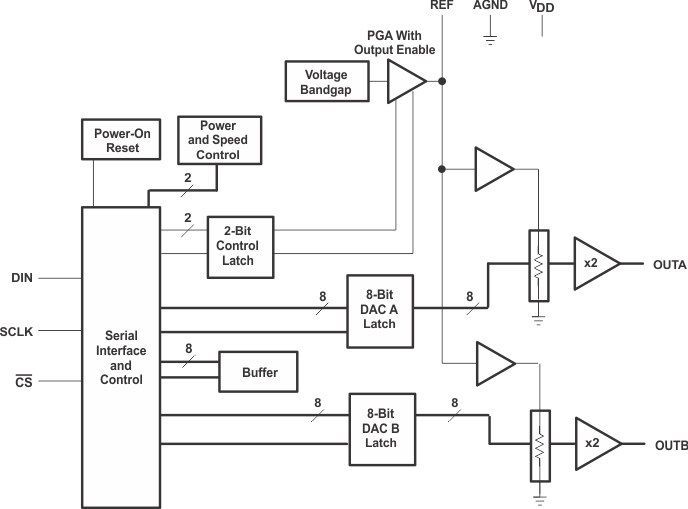

TLV5626是一个具有柔性3线串行接口的双8位电压输出DAC。串行接口允许TMS320、SPI(TM)、QSPI(TM)和Microwire(TM)串行端口的无胶接口。它是用包含2个控制位和8个数据位的16位串行字符串编程的。

电阻串输出电压由x2增益的轨对轨输出缓冲器缓冲。该缓冲具有ClassAB输出级，以提高稳定性和减少沉淀时间。DAC的可编程设置时间允许设计者优化速度和功耗。TLV5626具有片上可编程的精密电压基准，简化了整个系统设计。

因为它的能力的来源高达1毫安，参考也可以作为一个系统参考。采用CMOS工艺实现，该器件设计为2.7 V至5.5 V的单电源操作。在标准的商业和工业温度范围内，它可以在一个8引脚SOIC封装减少电路板空间。
