TMCS1100 是一款电隔离霍尔效应电流传感器，能够测量直流或交流电流，并具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链可以在器件的整个温度范围内实现 < 1% 的满量程误差。

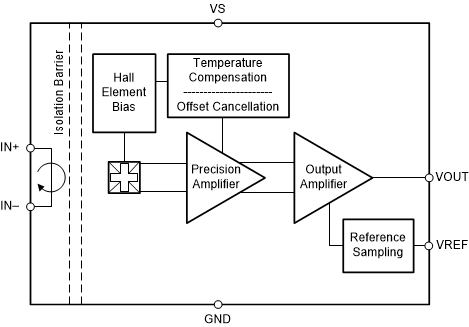

输入电流流经内部 1.8毫欧 导体，此导体会产生一个由集成式霍尔效应传感器测量的磁场。这种结构省去了外部集中器并简化了 PCB 设计。低导体电阻可最大限度减少功率损耗和热耗散。固有的电镀绝缘在电流路径与电路之间提供了 600V 基本工作隔离电压和 3kV 电介质可承受隔离电压。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度保护。

输出电压与输入电流成正比，并具有四个灵敏度选项。固定的灵敏度允许 TMCS1100 使用单个 3V 至 5.5V 的电源运行，因此消除了比例式误差并提高了电源噪声抑制能力。当电流流入到正输入引脚时，电流极性被视为正极。VREF 输入引脚提供了一个可变零电流输出电压，允许进行双向或单向电流感应。

TMCS1100 消耗的最大电源电流为 5mA，所有灵敏度选项的额定工作温度范围都是 -40°C 至 +125°C。
