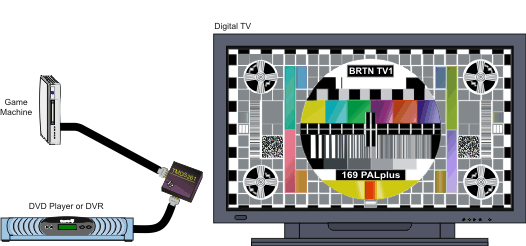

TMDS261B是一个双端口DVI (digital video interface)或HDMI (high-高清multimedia interface)开关，最多可以将两个DVI或HDMI端口切换到一个显示终端。每个端口支持四个TMDS通道、一个热插拔检测器和一个数字显示控制(DDC)接口。每个TMDS通道支持高达3gbps的信令速率，以允许在16位色深中实现1080p分辨率。TMDS261B设备不用于源端应用程序，如外部开关盒

TMDS261B为不同的电缆长度范围提供了自适应均衡器。均衡器自动补偿在3gbps下HDMI/DVI电缆的码间干扰[ISI]损失高达20db(见)。

DLP是德州仪器公司的商标。

当任何输入端口被选择时，TMDS时钟通道的集成终端(50个-欧姆终端电阻拉到VCC)被接通，TMDS时钟检测电路被启用，DDC中继器被启用。检测到有效的TMDS时钟后，数据线的集成终端电阻使能，输出TMDS线路使能。当没有选择输入端口时，集成终端被关闭，TMDS接收器被禁用，DDC中继器被禁用。时钟检测电路提供了一种自动电源管理功能，因为如果没有检测到有效的TMDS时钟，则断开输入TMDS数据线上的终端，并将TMDS输出置于高阻抗状态。

TMDS261B根据I2C_SEL引脚的状态设计为通过本地I(2)C接口或GPIO接口进行控制。TMDS261B中的本地I(2)C接口是一个从属的I(2)C接口。(参见章节)。

(2) C模式:当I2C_SEL引脚低时，设备处于I(2)C模式。与当地我(2)C接口端口状态可以读取,和先进的设备的配置如tmd输出边缘率控制,控制盘(2)C缓冲output-voltage-select (ov)设置为详细描述(参见DDC (2) C缓冲区描述以及ov描述),设备电源管理,tmd clock-detect特性,TMDS输入端口选择可以设置。

GPIO模式:当I2C_SEL引脚设置为高时，设备处于GPIO控制模式。端口选择由源选择器S1和S2控制。节能模式是通过LP销。在GPIO模式下，设置了默认的TMDS输出边缘速率，即上下时间的最快设置，设置了默认的DDC I(2)C缓冲区OVS设置(OVS3)。关于DDC I(2)C缓冲器的详细描述请参阅和。

以下是TMDS261B为整个水槽侧系统(HDTV)提供的一些关键特性(优势)。

• 2×1开关，在两个输入端口上支持TMDS数据速率高达3gbps。
• ESD:内置支持高ESD保护(HDMI源端高达10kv)。TMDS261B上的HDMI源端引脚通过HDMI/DVI外部连接器和电缆连接到HDMI/DVI源(例如，DVD播放器)。在电视应用中，可以预期，与内部连接到HDMI接收器的汇聚侧相比，源侧可能受到更高的ESD应力。
• 自适应均衡:内置的自适应均衡支持补偿高达20db的码间干扰[ISI]损失，这代表一个典型的20m /DVI电缆在3gbps。自适应均衡调整均衡增益自动，根据电缆长度和传入TMDS数据速率。
• TMDS时钟检测电路:该功能提供了自动电源管理功能，并确保只有在有有效TMDS输入信号时TMDS输出端口才打开。在I(2)C模式下，TMDS时钟检测特征可以被绕过;看,。建议在正常运行时启用TMDS时钟检测电路。然而，对于HDMI符合性测试(TMDS终止电压测试)，时钟检测功能应该通过使用I(2)C模式控制禁用。如果客户需要通过tmd终止电压测试的模式中使用默认tmd clock-detect电路启用,然后一个有效的tmd时钟应提供合规测试,以便tmd的终端数据对可以连接,因此客户可以通过tmd终止电压测试。
• DDC I(2)C缓冲器:该特性提供源端和汇聚端DDC I(2)C电容上的隔离，从而帮助汇聚系统通过系统级依从性。
• 鲁棒TMDS接收阶段:该功能确保TMDS261B可以与具有符合或不符合HDMI/DVI规范的共模电压水平的TMDS输入信号一起工作。
• VSadj:该特性调整TMDS的输出摆动，可以帮助汇聚系统根据系统需求调整TMDS261B的输出TMDS摆动(如果需要的话)。
• GPIO或本地I(2)C接口来控制设备特性
• TMDS输出边缘率控制:该功能调整TMDS261B TMDS输出上升和下降时间。有四个设置的上升和下降的时间，可以选择。默认设置是最快的涨落时间;其他三个设置比较慢。较慢的边缘过渡可能有助于接收器系统(HDTV)通过电磁干扰法规合规。
