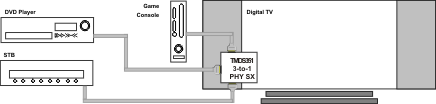

TMDS351是3端口DVI (digital video interface)或HDMI (high- high multimedia interface)开关，最多可切换3个DVI或HDMI端口到单个显示终端。每个端口支持四个TMDS通道、一个热插拔检测器和一个数字显示控制(DDC)接口。每个TMDS通道支持高达2.5 Gbps的信令速率，允许12位色深1080p分辨率。
当S1高S2低时，所有输入端断开，TMDS输入为标准TMDS端高阻抗，所有内部mosfet关闭以禁用DDC链路，所有HPD输出连接到HPD_SINK。这允许启动HDMI物理地址发现过程。
终端电阻(50-欧姆)，拉至V(CC)，集成在每个TMDS接收机输入。不需要外部终止。从VSADJ引脚到地的外部连接一个精密电阻，以设置差分输出电压符合TMDS标准。
TMDS351为不同的电缆长度范围提供了两个级别的接收机输入均衡。每个TMDS接收机都有频率响应均衡电路。当EQ设置低时，接收器支持短范围HDMI电缆的输入连接。当EQ设置高时，接收器支持远程HDMI电缆的输入连接。TMDS351支持节电操作。当系统处于待机模式，并且没有来自连接源的数字音频/可视内容时，可以关闭3.3 V电源电压，V(CC)，以减少来自TMDS输入、输出和内部开关电路的功耗。HPD、DDC和电源选择电路由5v电源电压V(DD)供电，以保持系统热插拔检测响应，DDC链路从所选电源到系统待机运行的sink。设备的工作温度为0℃~ 70℃。
TMDS351三端口开关与T
TMDS351 三端口开关与 TMDS251 双端口开关在每个端口上都集成了四个最小化传输差分信令 (TMDS) 通道、一个热拔插检测器以及一个数字显示控制接口。
